摘要：介紹一種基于AT89C1051/2051的低成本A/D轉換電路和方法。該電路采用通用、廉價的器件,利用線性鋸齒波和單片機內部的定時器來獲得A/D轉換結果,與單片機接口簡單。采用該方法除了能獲得較快的轉換速度以外,轉換的分辨率也可靈活設置,具有一定的實用價值。

　　關鍵詞：A/D轉換  線性鋸齒波  模擬比較器  AT89C1051/2051

　　在低成本智能儀表的設計過程中優先考慮的是成本問題,作為部件的單片機通常選用低檔的8位機或4位機。就目前的情況而言,自帶A/D轉換的低檔單埏機價格昂貴,在需要進行數據采集要時往往通過外部A/D轉換器件,這在很大程度上增加了系統的成本。例如,目前AT89C2051單片機的零售價僅7～8元,而中速A/D轉換器件的價格大都在20元以上。本文介紹的低成本A/D轉換方法僅使用兩片通用、廉價的器件就能達到中速A/D轉換的速度和低于16位的轉換分辨率。

1 原理

　　有一線性良好的鋸齒波信號,幅度為Vmax,正程（0～Vmax）的掃描時間為t2（如圖1中的直線OB）,
　　在正程掃描期間的某一時刻t所對應的電壓Vt為Vmax（t/t2）。圖1中的曲線CD為一待測模擬信號,兩信號在A點相交,時間為t1,不難理解,線性鋸齒波在A點的幅度就是待測的模擬信號的大小,其值Vt1可以表示為：Vt1=Vmax（t1/t2）。這就是說,可以采用一種方法將待測的模擬信號與線性鋸齒波進行比較,當線性鋸齒波在某一時刻的幅度超過待測模擬信號的幅度時就會引起比較器輸出狀態的改變。因此,測出比較器輸出狀態翻轉的時間,就能通過計算得到待測模擬信號的大小。

2 電路及A/D轉換的過程

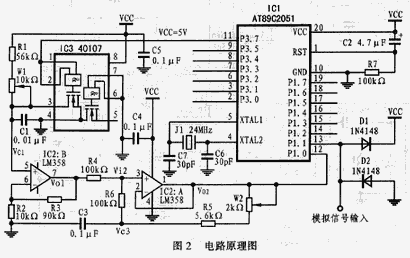

　　圖2給出了具有8位分辨率的A/D轉換電路。圖中,IC1為AT89C2051單片機,其P1.0和P1.1除了具有通用I/O口線的功能外,還是內部模擬比較器的同相輸入端和反相輸入端,比較器輸出的結果在內部連接到P3.6。IC2和IC3為線性鋸齒波產生電路,其正程開始掃描的時刻由單片機的P3.7控制。IC3為一雙輸入與非門緩沖驅動器,這里等效為一個開關。當P3.7=0時,開關斷開,C1通過R1、W1充電,線性鋸齒波開始正程掃描,同時單片機內部定時器0開始計數,計數脈沖為單片機內部時鐘。待測的模擬信號從P1.1輸入,因為線性鋸齒波電壓是從0開始線性遞增的,所以在開始正程掃描的時刻,P3.6為0.當鋸齒波的電壓線性遞增到超過待測模擬信號的電壓時, 比較器的輸出翻轉,P3.6為1,此時定時器0的數值就是A/D轉換的結果,也就是圖1中所示的t1,通過前面的公式就可以得到待測模擬電壓的值。其程序框圖如圖3所示。

3 線性鋸齒波電路參數的確定

　　AT89C2051單片機的定時器0是一個16位計數器,因此這種方法所能達到的分辨率為16位,在時鐘頻率下（24MHz）完成A/D轉換的長時間約為33ms。在實際應用過程中不一定使用這么高的分辨率,在8位分辨率的情況下完成A/D轉換的長時間為128μs。下面以8位分辨率為例介紹鋸齒波電路參數的確定方法。

　　對于圖2電路,當P3.7輸出為低時,鋸齒波正程掃描開始,C1經R1、W1充是,其電壓Vc1為：

    Vc1=Vcc×(1-e-(t/τ))

　　其中τ=（R1+Rw1）C1

　　如果運放IC2：B將Vc1放大10倍,其輸出為：

    Vo1=[1+(R3/R2)]Vc1

    =10Vcc（1-e-(t/τ)）

　　因為IC2：B的輸出并不是線性鋸齒波,所以增加IC2：A用作非線性補償,其輸出電壓Vo2可表示為：

    Vo2=Vi2=(Vo1+Vc3)/2

    =[10Vcc(1-e-(t/τ))+Vo2(1-e-(t/η)12)]/2

    式中：Vcc=5V;η=(R5+Rw2)C3

　　上式經過整理可得：

    Vo2=50(1-e-(t/τ))/(1+e-(t/η))

　　上式就是線性鋸齒波的理論表達式,通過合理選擇τ、η的值,就可以得到線性良好的鋸齒波。

　　在實際設計中,我們通過一段C語言程序可根據上式先從理論上求得的τ、η的值,再根據實驗結果進行調整。其程序如下：

    #include<stdio.h>

    #include<math.h>

    int main(void)

    {

    int τ=640, η=610; /*預置τ、η的值*/

    double result,result-bak=0;

    double t,x,y;

    system(“cls”); /*清屏幕*/

    for(t=0;t<=127;t+=0.5)/*8位分辨率時,鋸齒波的正程為128微秒*/

    {

    x=-t/τ;

    y=-t/η;

    result=50*(-exp(x))/(1+exp(y));

    printf(“%4fmV”,(result-result-bak) 1000);/*每0.5微秒遞增的電壓*/

    result-bak=result;

    }

    }

　　在τ=640μs、η=610μs時,通過上述編程處理,可使鋸齒波非常接近線性,每μs的線性誤差均在0.1mV以內,完全可達到8位分辨率A/D轉換的要求。

4 誤差分析及補償

　　采用該方法進行A/D轉換的誤差來源主要有兩個,是鋸齒波的非線性此起的誤差,根據上面的敘述,鋸齒波的非線性基本上對A/D轉換的結果不產生影響;第二是單片機在控制A/D轉換的過程中引出的,這包括三個方面：其一是在“打開轉換開關”和“定時器開始計數”這兩個動作中單片機不可能同時完成;其二是單片機判斷片內模擬比較器翻轉的過程需要兩個機器周期,而計數器的計數單位為1個機器周期;第三個原因是單片機確認模擬比較器輸出狀態翻轉和關閉定時器不可能同時完成。對于和第三種情況引起的誤差,由于它的確是指令執行所引起的,其誤差的數值取決于指令執行的時間,因而在轉換結束時將定時器0的值減去這個時間就可以了;而第二種情況引起的誤差是無法進行補償?shù)摹?/P>

5 結束語

    采用本文所述的方法所設計的數據采集系統成本低廉,接口簡單,具有較高的性能價格比。需要指出的是,為保證系統的長期穩定性,應采用高穩定的積分電容（C1、C3）。
