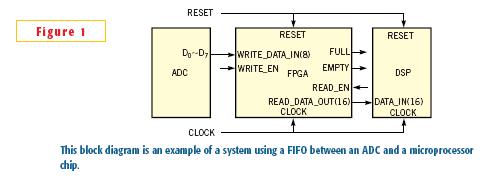

許多設計需要FIFO彈性緩沖器，在不同時鐘速率的次系統和通道的需求中形成橋梁。然而，在某些應用中，需要FIFO緩沖器實現數據轉換。一個例子是，通過FIFO緩沖器，將8位ADC連接到16位數據總線的微處理器（圖1）。不幸地，大部分普遍使用的FIFO緩沖器不適于這個應用。本設計方案描述了為不同寬度讀寫數據端口的數據寬度轉換，怎樣基于FPGA的FIFO實現共有時鐘（同步）?？梢允褂肵ilinx的Spartan II系列FPGA實現這種FIFO。這個方法使用了片上DLL（延遲鎖相環）宏、分布式存儲器和簡單的計數器邏輯（圖2）。

　　FIFO輸入數據的寬度為8位；然而，輸出數據的寬度為16位。在讀寫動作中只使用一個共有時鐘。關鍵是為了使用時鐘DLL，它不只是化時鐘脈沖相位差，還提供雙倍輸出的時鐘頻率。所以，可以實現輸入數據的雙重數據率，write_data_in。通過監測DLL輸出時鐘的樣本，DLL可以補償走線網絡的延遲，有效地消除外部輸入端口到設備中單獨時鐘負載的延遲。替代使用的阻塞存儲器，本設計在FIFO中使用分布式存儲器保存數據。實際上，選擇阻塞存儲器還是分布式存儲器，依靠系統中FIFO的重要性。如果不是很關鍵，可以考慮使用分布式存儲器。

　　存儲器可以放在FPGA的任何位置。如果堅持使用阻塞存儲器，可以簡單的改變VHDL代碼?？芍皇褂靡恍㏑AM宏來替代分布式存儲器。點擊FIFO 的VHDL代碼。FIFO一般使用Gray代碼計數器或線性反饋移位寄存器作為讀或?qū)懹嫈?shù)器。為實現邏輯大小的化，本設計只使用兩個從0到7的整數和帶進位的計數器。當讀和寫計數器相等，且進位為0時，F(xiàn)IFO為空。當寫計數器加1等于讀計數器，且進位為1時，F(xiàn)IFO為滿。
