本例介紹的學話鸚鵡玩具，電路安裝在玩具鸚鵡的內部，具有鸚鵡學話功能，與放音設備連接還能完成語音復讀功能。
　　電路工作原理

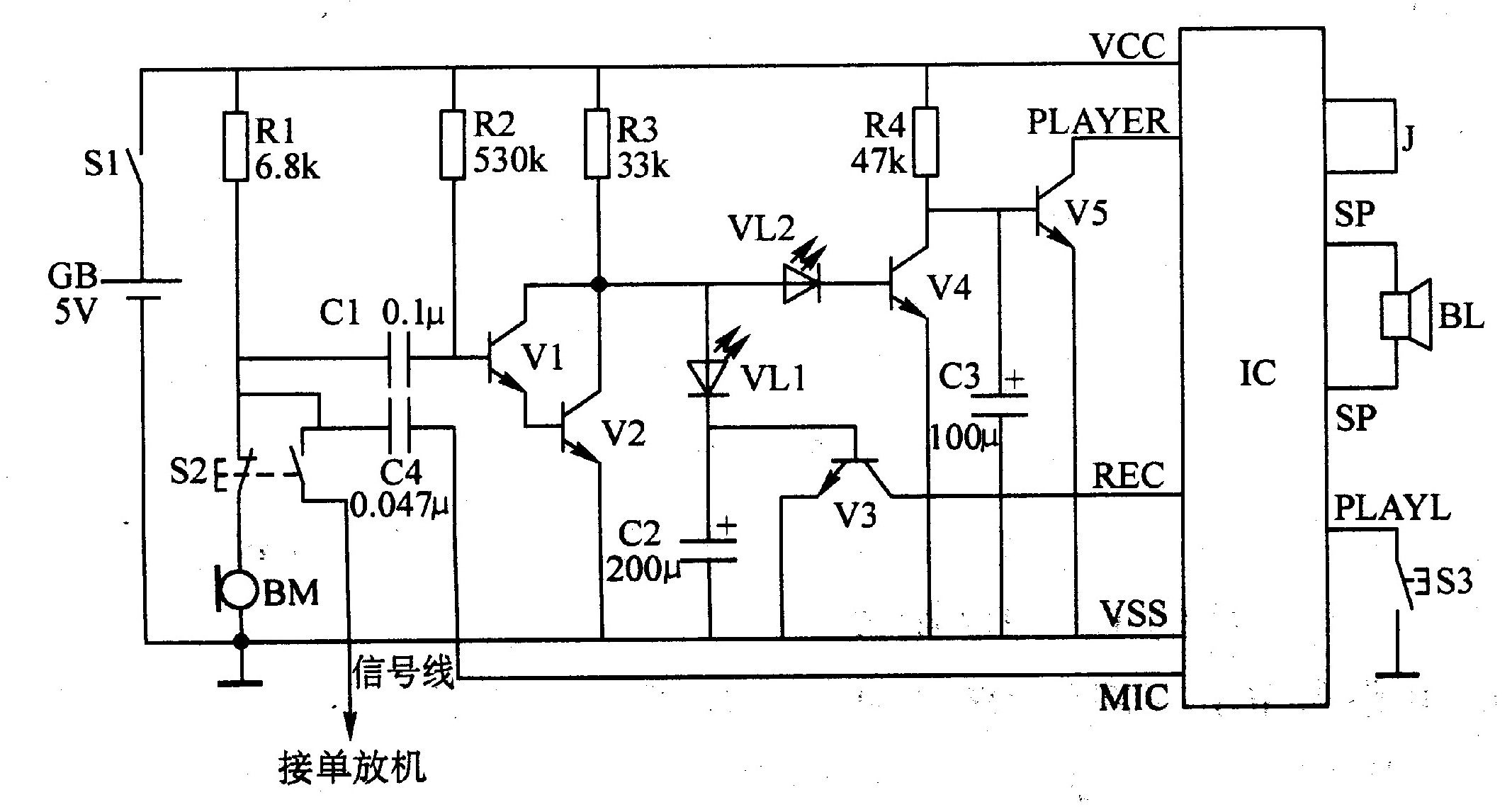

　　該學話鸚鵡玩具電路由錄放音集成電路IC、晶體管Vl-V5、電阻器Rl-R4、發光二極管VLl、VL2、電容器Cl-C4、傳聲器BM、揚聲器BL和開關Sl-S3組成，如圖2-140所示。


　　接通電源開關Sl后，電路處于靜態，Vl和V2的集電極電壓約為0.65V，VLl和VL2不發光，BL不發聲。當對著傳聲器BM講話時，BM拾取的語音信號一路經C4加至IC的MIC端;另一路Cl加至Vl的基極，經Vl和V2放大后，使Vl和V2的集電極電壓上升，VLl和VL2導通發光，V3和V4導通，V5截止，IC的PLAYER端為高電平，REC端為低電平，IC內部的錄音電路開始錄音。當語音信號停止后，Vl和V2的集電極電壓又下降，使VLl和VL2熄滅，V3和V4截止，C3通過R4充電。當C3兩端電壓上升至0.7V左右時，V5導通，使IC的PLAYER端變?yōu)榈碗娖剑琁C內部的放音電路工作，BL重復播放所示內容，起到了鸚鵡學話的效果。按一下停止放音鍵S3時，BL停止放音。
　　作為復讀機使用時，可將信號線接單放機揚聲器或耳機的兩端，用來自單放機的放音信號作為控制信號和錄音信號。當需要錄音復讀時，只需按下52(使其常開觸頭接通，常閉觸頭斷開)和單放機的放音鍵即可進行錄音，放音時按下單放機的停止鍵或暫停鍵，BL即可播放所錄內容，完成語音復讀功能。
　　元器件選擇
　　Rl-R4選用1/4W金屬膜電阻器或碳膜電阻器。
　　Cl和C4選用滌綸電容器或獨石電容器;C2和C3均選用耐壓值為lOV的鋁電解電容器。
　　VLl和VL2均選用φ5mm的綠色高亮度發光二極管 (安裝在鸚鵡兩眼部位)。
　　V1-V5選用D9013或S9014型硅NPN晶體管。
　　IC選用SR9GlOA型錄放音集成電路。
　　S1選用微型單極撥動開關;S2選用微型聯動雙觸頭 (常開觸頭和常閉觸頭各一組)按鈕;S3選用微型動合按鈕。
　　BM選用高靈敏度微型駐極體傳聲器。
　　BL選用0.25-0.5W、8Ω的電動式揚聲器
