例一、在圖16-1所示電路中，當電阻Rl的阻值以10Ω為間隔，從1Ω線性增大到1KΩ時，分析電阻Rl上的電壓變化情況。

1. 目的：通過本例的介紹，將詳細說明如何運用PSpice軟件繪制電路圖，初步掌握符號參數、分析類型的設置，并會從Probe窗口看輸出結果。

2. 開始模擬電路之前，必須先用[Schematic]將電路圖畫出來。

選擇程序項[Schematics]進入繪制電路圖窗口如圖16-1所示。

圖16-1 繪制電路圖窗口

窗口頂部行為窗口標題欄，顯示當前程序項名稱和所編輯的文件名稱，新建電路圖必須以某個名稱保存以后才有文件名。

第二行為主菜單欄，[Schematics]的所有操作都可通過選擇菜單中相應的欄目來完成。

第三行為圖標工具欄，每個圖標代表菜單中一項常用的操作，點中圖標即可完成相應的操作，提高了操作效率。各圖標對應的菜單項如圖16-2所示，

圖16-2 圖標工具欄

其功能分別為新建、打開、存盤、打印、剪切、復制、粘貼、撤消、恢復、重畫、放大、縮小、部分放大、部分縮小、畫線、畫總線、畫框、選擇元器件、屬性編輯、元件符號編輯（行為常用快捷按鈕）。

屏幕中間主要區域?yàn)樵韴D編輯區，也就是原理圖頁面。它是一塊均勻劃分的網格區域，用戶可以選擇Options=>Display Options…顯示方式設置，打開或關閉網格開關（Grid On），也可重新設置網點之間間隔（Grid Size）。

窗口底部是輔助信息提示欄，顯示當前光標位置、操作功能提示和操作命令。通過操作功能提示欄，用戶可得知每一菜單項的功能。

3.步驟：

（一）、繪制電路原理圖（所要繪制圖如16-3所示）

                       圖16-3 電路原理圖

1）. 從符號庫中提取元器件符號或端口符號

先開啟[Schematic],點選[Draw/Get New Part],或單擊工具欄上的取元件圖標，即可打開如圖16-4對話框。該對話框列出了全局符號庫中的所有符號?？梢栽赑art Name文本框中鍵入需要的元件符號，對于不熟悉的元件也可以通過符號名列表的滾動條瀏覽。單擊[<<Basic]按鈕可以選擇是否顯示符號圖形。

找到所需的電路符號后，單擊該符號，則該符號的名稱便顯示在Part Name文本框中，同時Description文本框中出現一行文字，說明該符號的含義。單擊[Place]鍵可取出元件但不關閉對話框；單擊[Place&Close]鍵取出并關閉對話框；也可雙擊符號名列表中某一符號將其取出。

在本例中不僅需要取出三個電阻、兩個直流電壓源和一個接地端，還要取出符號PARAM將電阻的阻值定義為全局變量，因本例是一個以電阻阻值為掃描變量的例子。

圖 16-4 符號提取對話框

2）. 擺放元件

（1）擺放前

取出電路符號后，鼠標將自動指向符號的某一個端子，連成電路后，這個端子代表符號的正節點，因此這個端子又稱為符號的正端子。水平擺放時，通常使正端子在左側；垂直時，在上。因此，在擺放符號前通常需將符號旋轉一個角度。在執行[Edit/Rotate]菜單命令或[Ctrl+R]可以將符號逆時針旋轉90度，執行[Edit/Flip]菜單命令或[Ctrl+F]可將其沿垂直方向?qū)φ邸?/SPAN>

（2）擺放符號

取出符號后，單擊繪圖工作區中的某一點，按一下鼠標左鍵，符號將沿該點擺放?？啥啻螖[放，單擊右鍵結束。

（3）擺放后

擺好后，選中相應的符號（為紅色）可對其進行各種操作，如拖動、刪除、拷貝及旋轉等，也可同時選擇多個符號（按住[Shift]鍵）。

3）. 連線

PSpice有兩種連線方式：水平和垂直折線連接，斜線連接。采用哪種方式取決于直角連線開關的設置情況。

（1）利用連線工具[Draw Wire]畫導線。

（2）點選畫線工具后，即可看到一個鉛筆狀的指示。將畫筆移到起始端，按鼠標左鍵，開始引線，要轉彎時可按以下鼠標左鍵，畫筆移到終點后在按以下鼠標左鍵，完成接線。繼續畫線，直到全部完成后，按鼠標右鍵結束畫線。

（3）你可和雙擊如何一段導線，即會出現LABEL的對話框，可以給這條線段一個名稱。在模擬后很有用。

（4）及時保存電路圖。

4）. 定義或修改元器件符號及導線屬性

下面以R1為例，介紹兩種修改符號屬性值的方法。

方法一：利用電阻R1的屬性表修改其值。

（1）雙擊R1符號，打開R1屬性表，如圖16-5所示。

圖16-5 電阻R1屬性表

（2） 單擊屬性項VALUE=1K，屬性名VALUE和值1K分別出現在Name和Value文本框中。

（3）將Value文本框中1K改為100，并單擊[Save Attr]，保存新屬性。單擊[OK]確認退出。

方法二：?jiǎn)为?dú)修改R1的各屬性值。

（1）單擊R1的編號R1，打開圖16-6所示符號參考編號對話框。

（2）將對話框中的R1改為修改的編號，并按[OK]。

（3）用同樣的方法，雙擊電阻R1的阻值1K，可以將阻值改為100。

按上述方法修改其他符號。在修改PARAM的屬性表中，代表Rl阻值的變量名var定義為PARAM的一個參數名，即NAME1=var，阻值定義為1k的相應參數值，即VALUE1=1k。一個PARAM符號多可以定義三個全局變量。

圖16-6 R1符號參考編號對話框

定義各符號的參數后，終的電路圖如前所示。在電路中，電阻的阻值是變化的，注意要將變量名var加大括號。

5. 根據電路分析需要，在圖中加入特殊用途符號和注釋文字。

6. 起名存盤。

（二）、設定要模擬的內容

1. 執行[Analysis/Setup]菜單命令，進入分析類型對話框，如圖16-7。

圖16-7 分析類型對話框

2. 點選你想要模擬的項目，然后進入個別設定視窗。常用的模擬內容有：

AC Sweep:交流掃描分析（包括躁聲分析），要找頻率響應用這項。
　　DC Sweep:直流掃描分析，一般的I-V特性用這項。
　　Bias Point Detail:直流工作點分析即可節點的偏壓分析，通常一定選，是確省狀態。
　　Parametric:參數掃描分析，你可以在電路中設定參數（可以是元件參數、溫度等），做改變此項參數的分析。
　　Transfer Function :直流小信號傳輸函數，你可以定義一個輸入和輸出，找它們之間的關系（比值）。
　 Transient:瞬態分析（包括傅里葉分析），尋找信號時間的關系。

   在本例中是一個以電阻的阻值為掃描變量的例子，所以我們要用到DC Sweep。在使用DC Sweep時應注意事項為：

可以做掃描的不是只有直流電壓或交流電壓，還有所列的其它參數， 圖右必須鍵入電源名稱或全局參數名，掃描范圍及間隔。假如要掃描的參數不只一個，則可使用Nested Sweep設定第二個掃描。

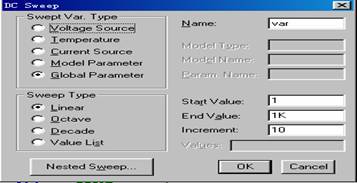

3. 進入DC Sweep設置窗口后，選Global Parameter（全局參數）和Linear（線性掃描），在Name文本框后格內寫入全局參數名var，將Start Value（掃描初長）設為1，End Value（掃描終值）設為1k，Increment（掃描步長）設為10。單擊[OK]結束操作。如圖16-8。

在設置每一種分析類型時，幾乎都要在相應的分析參數表中給出具體的分析（輸出）變量名。輸出變量的分析結果可以通過四種形式表現出來：數值、表格、圖案和波形，其中前三種保存在輸出文件（*.out）中，在[Schematics]中選中Analysis=>Examine Output可查看分析結果。其波形則需要在Probe中看。

圖16-8 分析參數設置對話框

（三）、執行模擬（仿真計算）

當一切設置完之后，便可以啟動分析程序[PSpice]對電路進行分析。選擇Analysis=>Simulate，或單擊常用工具欄中相應的按鈕，或按快捷鍵F11，可以啟動（自動建立電路網絡表（Analysis=>Create Netlist）,自動進行電路檢查（Analysis=>Electrical Rule Check））。

在分析過程中，會顯示其運行窗口，如圖16-9。如在電路中發現錯誤，會在運行中用紅色文字顯示，如圖16-10。選擇Analysis=>Examine Output可查看錯誤原因。

圖16-9 分析運行窗口

圖16-10 PSpice 分析電路出錯顯示

若在Analysis=>Probe Setup...中選定Automatically Run Probe After Simulation，在分析無誤后自動進入Probe圖形后處理器，顯示觀察波形。

（四）、顯示波形

Probe是PSpice對分析結果進行波形處理、顯示和打印的有效工具，Probe可以給出波形各點的數據，可以迅速找到波形的極大、極小值點及其他特殊點，給波形加標注，按所需添加坐標設置，還可以保存波形顯示屏幕等。它有被稱為“軟件示波器”。

有兩種方法啟動Probe程序：

（1）在[Schematics]中，Analysis=>Probe Setup => Auto-run Option設置為Automatically…時，選擇Analysis=>Simulate進行仿真分析后會自動調用Probe程序；

（2）在[Schematics]中，選擇Analysis=>Run Probe。

有兩種方法可以查看變量波形：

（1）利用Probe中的波形跟蹤命令A(yù)dd Trace 輸入待觀測的變量名或變量的函數名來查看。在Probe窗口，選擇Trace=>Add,可以打開波形跟蹤對話框。單擊變量名列表中的某變量名，使該變量名出現在Trace Command中，單擊[OK]，該變量的波形將出現在窗口中；

（2）在電路中加各輸出標識來查看。在[Schematics]中，選Markers=>Mark Voltage /Level,可以取出電壓觀測標識，將其加在電路的某節點上，在分析結束后在Probe窗口會顯示該節點電壓波形。

在本例中結束分析程序后，將自動進入Probe窗口顯示結果如圖16-11所示。由圖我們可以看出當R1的阻值變化時其電壓的變化曲線。

圖16-11 分析結果

點選[Tools/Cursor...]可以打開游標工具，可以讀曲線上的值，即各電阻值所對應的電壓值。游標有兩個，一個是由較密的點構成的十字線，另一個點較疏。此外它還可以找/值，斜率點。

例二：用PSpice軟件模擬戴維南定理和諾頓定理。

1. 測量有源一端口網絡等效入端電阻Req和對外電路的伏安特性。其中U1=5V,R1=100Ω,U2=4V,R2=50Ω,R3=150Ω。

2. 根據任務1中測出的開路電壓Uoc、輸入電阻Req，組成等效有源一端口網絡，測量其對外電路的伏安特性。

3. 根據任務1中測出的短路電流Isc、輸入電阻Req，組成等效有源一端口網絡，測量其對外電路的伏安特性。

目的：學習在PSpice仿真軟件中繪制電路圖，初步掌握符號參數、分析類型的設置和Probe窗口的簡單設置。

步驟：1. 繪制電路原理圖（所要繪制圖如16-12所示）

圖16-12 電路原理圖

首先在Windows界面下的PSpice程序組中雙擊[Schematics]，進入電路原理圖編輯。
   用鼠標單擊繪制[Draw]中的取新元件( Get New Part)項，再單擊對話框中元件庫（Libraries）的瀏覽(Browse)。取出電阻R，系統自動命名為R1、R2…R8；直流電壓源VDC，自動命名為V1、V2、V3；直流電流源IDC，自動命名為I1；地線EGND，自動設置為0點；一個PARAM符號(為測量原網絡的伏安特性，在原a,b端口加一個負載電阻Rl，測其伏安特性時為變量，因此在PARAM中定義一個全局變量var,其參數值為1k，并定義Rl的阻值為變量{var})。
   把元件放在所需位置，在[Draw]中選擇(Wire),用鼠標畫線將元件連接起來，這樣電路圖的初繪就完成了。
   然后進行元件參數設置。用鼠標雙擊相應元件或在編輯[EDIT]菜單中用鼠標單擊性質(Attribute)對話框，對相應的參數進行修改（也可以用鼠標雙擊相應元件處的參數框進行修改）。

其中，電壓、電阻的單位缺省值分別為伏特、歐姆。參數確定后，原理圖編輯就結束了。其中左圖為原網絡及參數，中圖為其戴維南等效電路，右圖為其諾頓等效電路，等效參數待定。起名存盤。

2. 設定要模擬的內容

本例為測電路的開路電壓Uoc及短路電流Isc，設定分析類型為DC Sweep。

在[Schematics]主菜單下，用鼠標單擊分析[Analysis]中的設置(Setup)，選中DC Sweep設置（在選項前的小框內打勾），進入DC Sweep設置窗口后，選Global Parameter（全局參數）和Linear（線性掃描），在Name文本框后格內寫入全局參數名var，將Start Value（掃描初長）設為1P，End Value（掃描終值）設為1G，Increment（掃描步長）設為1MEG。單擊[OK]結束操作。(因需要測短路電流，故起點電阻要盡量小，但不能為0；欲測開路電壓，終點電阻要盡量大；此時不需要中間數據，為了縮短分析時間步長可以設置大一些。)

3. 仿真計算和顯示波形

接著就可以點中[Analysis]中的Creat Netlist建立電路網絡表，此時，會要求你存盤，并自動進行電路檢查（Electrical Rule Check），如有錯誤將給出提示。或是可以點中[Analysis]中的仿真計算Simulate（或按快捷鍵F11）進行仿真。系統會自動進入Probe窗口。

（1）增加坐標軸：由例1的簡單介紹可知在 Probe中可以觀察變量的波形，有時需要在同一Probe窗口中顯示多個變量的波形，可以通過增加X(jué)軸或增加Y軸的方法來實現。在Probe窗口，選擇Plot=>Add Plot可以增加一個新坐標；選擇Plot=>Add Y Axis可以在同一X軸上增加一刻度不同的Y軸。

（2）觀測波形各點的數據：在Probe窗口，選擇Tools=>Cursor=>Display,活動顯示區中會出現十字交叉線，同時，屏幕右下角出現曲線數據顯示框，數據框中有三行數據，A1、A2為兩個數據指針，dif為A1與A2的差值。利用鼠標或鍵盤可使十字交叉線左右移動，兩個數據指針中的一個始終跟蹤著十字交叉點的位置，并將其位置坐標隨時記錄在數據框中，另一個指針中數據不變，代表十字交叉點的初位置，差值dif隨十字交叉點的移動而不斷變化。

在許多情況下，我們并不僅僅滿足于利用十字交叉線逐點觀測數據，常常需要迅速地找到波形的值、值等特殊點，有時還需要在波形上將這些點標注出來；有時為了區分同一顯示區的不同波形，也需對波形的名稱進行標注。在Probe中都有選項可以直接進行。

（3）在此例中我們要同時測得I(Rl)值即短路電流Isc的值和V(Rl:1)值即開路電壓Uoc的值，從而得到輸入電阻Req。

選擇Plot=>Add Plot增加一個新坐標，選擇Trace=>Add...分別在兩軸上加I(Rl)和 V(Rl:1)變量。激活顯示電流的坐標軸（用鼠標點擊該坐標區域），如圖16-13。選擇Tools=>Cursor=>Display­­顯示電流的坐標值列表，選擇Tools=>Cursor=>Max顯示電流的值，同樣可以顯示電壓的值。測得Isc=130mA，Uoc=3.5455V，則Req= Uoc/ Isc=3.5455/0.13=27.273Ω。

圖16－13 Probe窗口

4. 由測得的等效參數修改原電路，得出結果。

回到[Schematics]界面，按測得的等效參數修改電路參數，如圖16－14。

重新設定掃描參數（DC Sweep），掃描變量仍為全局變量var，線性掃描的起點為1，終點為10K，步長為100。重新啟動分析，進入Probe窗口。選擇Plot=>X Axis Settings...=>Axis Variable,設置橫軸為V(Rl:1)，選擇Trace=>Add...分別在三軸上加I(Rl)、I(Rld)和I(Rln)變量。顯示結果如圖16－15。

圖16－14 修改后的電路圖

圖16－15 分析結果

選擇Tools=>Cursor=>Display顯示坐標值列表，點擊I(Rl)、I(Rld)和I(Rln)前面的小方塊，數值列表中將顯示相應坐標中的坐標值。用鼠標拖動十字交叉線，可顯示不同電壓時的相應電流值。

比較三條伏安特性曲線，便可驗證戴維南定理和諾頓定理。
