電腦絎縫機，作為一種集自動控制，大容量存儲技術為一體的新興機器，在床墊，布料，床罩等各種產品的加工方面有著非常廣泛的應用。目前的絎縫機多分為電腦無梭多針絎縫機，電腦有梭多針絎縫機，電腦高速梭蕊繞線機等各種規格類型。與傳統的機械式絎縫機相比突破了其只能扎半坐標簡單圖案功能。它在強大的電腦控制系統下，能準確無誤的處理整個坐標系上所編制的各種復雜圖案，包括各種獨立圖案而且在生產速度，機械性能，噪音污染等指標上，都是以往的機械機器所不可以比擬的。

[系統原理]
    電腦絎縫機的主控設備是工業電腦，配合運動卡，步進/伺服電機，變頻器，對整個機器能高速，準確，穩定運行等都起著重要的控制作用。多軸運動控制卡是基于PC總線的一種高性能、低價位的步進/伺服電機運動控制卡，它包括脈沖輸出、脈沖計數、數字輸入、數字輸出等功能，可以發出連續的高頻率的脈沖串，通過改變發出脈沖的頻率來控制電機的速度，改變發出脈沖的數量來控制電機的位置。脈沖計數可用于編碼器的位置反饋，提供機器準確的位置，糾正傳動過程中產生的誤差。而鑒于整個機器是長時間不停機運作，且現場灰塵較多，環境惡劣，所以采用EVOC品牌的工業電腦IPC—586VDNH(GX)作為整個控制系統的，對運動卡及變頻器起控制協調的作用，以保證整個系統的長時間穩定運行。

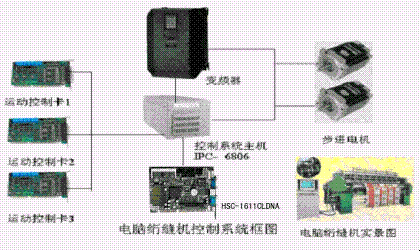

[系統框圖]


[系統配置]
操作系統： DOS、Linux&Wince
硬件設備： EVOC半長單板電腦HSC-1611CLDNA
IPC-6806機箱
IPC-6106P3底板
PS-160電源
其它：兩塊以上的運動控制卡，變頻器
