IR4010
63414
TO220F/25+
軍工單位、研究所指定合供方,一站式解決BOM配單
IR4010
16000
TO220F/25+23+
原裝正規渠道優勢商全新進口深圳現貨原盒原包
IR4010
9400
TO220F/23+
原裝現貨
IR4010
2076
TO220F/05+
原裝現貨
IR4010
8913
TO220F/23+
柒號芯城，離原廠的距離只有0.07公分
IR4010
40135
TO220F/24+
原裝正支持實單
IR4010
6000
TO220F/22+
終端可免費供樣,支持BOM配單
IR4010
41101
TO220F/-
大量現貨，提供一站式配單服務
IR4010
52701
TO220F/22+
只做原裝,專注海外現貨訂購20年
IR4010
76
5/2022+
可查官網https//www.icscjh.com/
IR4010
105000
5/23+
原廠代理 終端免費提供樣品
IR4010
65286
-/21+
全新原裝現貨，長期供應，免費送樣
IR4010
7000
5/23+
只做原裝現貨
IR4010
3000
2012/TO220F
代理直銷，公司原裝現貨供應
IR4010
50000
TO220F/23+ROHS
原裝，原廠渠道，十年BOM配單專家
IR4010
76
05/220F
深圳原裝進口星宇佳科技
IR4010
30000
TO220F/24+
原裝，一站式BOM配單
IR4010
2
TO220/24+
原裝自家現貨.82812579
IR4010
128000
TO220F/23+
全新原裝現貨/優勢渠道/提供一站式配單
IR4010
6000
TO220F/23+
原裝現貨 只做原廠原裝優勢庫存 自家?guī)齑?/p>
1）準諧振零電流開通 反激工作時，在功率管關斷的反激過程中，ids為零。如果工作在不連續模式，則功率管重新開通時ids仍為零。ir4010關斷后，控制電壓下降沿降到1.45 v時比較器反轉，經過tδ延時后觸發功率mosfet開通，此時為零電流開通。由此，消除了功率mosfet的開通損耗，提高了電源效率，功率開關管的工作也更可靠。顯然，連續式工作狀態則不能實現零電流開通。嚴格地說，零電流開通是由單端反激電路的不連續工作狀態決定的。也可以說，ir4010利用不連續的工作條件，才能正常運行。因為連續工作時ir4010控制電壓下降沿不可能降到1.45 v，comp2不能翻轉，mosfet也不能開通。 （2）變頻工作控制 ir4010是變頻控制器件，電路的工作原理類似于自激式單端反激式電路。在調節過程中，同時改變t。n、t。ff，頻率發生變化，高輸人電壓空載時工作頻率最高，低輸人電壓滿載時工作頻率最低。上述電源在220 v ac的輸入情況下，滿載頻率為55 khz，而空載頻率為240 khz。這是ir4010電路的一大優點，因為該電路在輕載時濾波非常容易，而頻率調制電路的濾波
ir4010是一種電壓型和電流型控制電路與功率mosfet組合而成的一種混合功率集成器件。 1 r4010的主要特點 （1）初級是電流型控制，次級是電壓型控制； （2）vcc既有過壓保護功能，叉有欠壓鎖定功能； （3）內部固有過流保護； （4）過溫保護，140℃時器件關斷； （5）準諧振工作，變頻控制； （6）內部功率mosfet rds（on）max＝3．9ω 2 引腳功能 ir4010的引腳功能見表1。 表1 ir4010的引腳功能 3 電路特性參數 （1）ir4010最大絕對額定值為： ①漏極峰值電流idpeak＝7.2 a ②最大開關電流idmax＝2.7 a ③最大vcc電源電壓vcc＝35 v ④最大控制電壓vth＝6v ⑤控制部分功耗pd2＝0.8 w 推薦工作條件：控制端信號寬度tth2＞1μs 功率mosfet參數如下： ucc＝650 v idss＝300 na rds（on）＝3·9ω tr＝250 ns （2）控制部分的主要參數如下： ①
圖1為24 v／2．5 a電源的電路原理圖。圖中輸人整流濾波電路、輸出整流濾波電路、檢測反饋電路等，與通常反激式電路沒有什么差別，這里只對控制部分略加說明。d4，r7，r6，c7產生輔助偏壓電源。r1是啟動電阻，提供電路啟動偏流。 圖1 24 v／2.5 a電源的原理圖 d5、r8、c8、c6是變壓器反激式電壓波形整形電路。ir4010引線5上整形后的波形是一種梯形波。當ir4010的v5電壓下降到vth（2）（1.45 v）時，經過延時tξ后接通內部mosfet功率開關，并由此決定功率開關的關斷時間。同時toff受控于光耦晶體管中的反饋電流，反饋電流越大，toff越小，工作頻率越高。最大的關斷時間被限定在toff（max）≤45～55 μs。 r4檢測ir4010中功率mosfet的源極電流，當民上電壓上升達到vth（1）（0.7 v）時，經過r5關斷功率mosfet。r4中的電流決定開關管的開通時間ton。同時，ton受控于光耦三極管中的反饋電流。反饋電流變大，則ton變小，工作頻率上升。雖然整個電路的工作為變頻控制，但并非是諧振電路的頻率調制。此電路

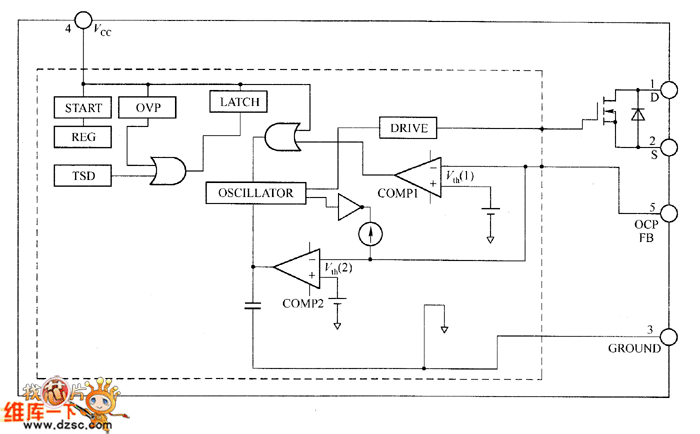

ir4010是一種rf變頻控制器，圖1是ir4010的原理框圖，圖中示出了器件內部的主要組成電路。 圖1 ir4010的原理框圖 如圖1所示，電路由兩個比較器來實現控制。比較器comp1控制內部功率mosfet關斷，其上電壓大于vth（1）（0.7 v）時關斷功率mosfet，此電壓來自串在功率mosffγ源極的電流檢測電阻。比較器comp（2）控制功率mosfet的開通，當其上電壓小于vth（2）（1.4 v）時，接通功率mosfet，開通電壓由反激式電壓波形的整形電壓提供，此電路由輔助偏壓繞組加一些二極管、電阻、電容組成。整形后的波形加到5腳的反饋端與copm（2）的vth（2）進行比較以決定功率mosfet開通的時間。通過改變反饋光耦三極管中的電流變化來控制功率mosfet的ton，toff開關頻率也隨之變化。ton,toff時間越長，工作頻率越低；反之，頻率升高，從而實現變頻工作控制。 雖然此器件是頻率控制，但并不是像諧振電路那樣的頻率調制，在變頻過程中，ton變化速率比toff的變化速率大，此電路實質上是改變頻率的占空比調制，但又不同于固定頻率的pwm
下面以60 w輸出的ac／dc開關電源為例進行說明。 電源采用單端反激式電路，不連續工作方式，因為功率較大，精度要求較高，所以選用次級反饋，tl431檢測、光耦隔離方案。主電路，檢測反饋電路等與其他反饋電路設計基本相同，這里重點對變壓器的設計做一些說明。 變壓器設計是電源設計的關鍵，特別是對變頻工作的電路，正確選擇工作頻率尤為重要。這里把電路額定工作狀態下的工作頻率作為變壓器的設計頻率。電路額定工作頻率選在50～80 khz，對于ir4010的利用較為有利，因為ir14010若工作在100 khz，或更高的頻率時，器件會嚴重發熱，電源效率下降，可靠性變差。此電源的工作頻率選在50 khz。此外，選定偏壓ub＝18 v（16～22 v之間）以決定偏壓繞組的參數。輸出功率為60 w，變壓器的磁心選用e133。 設計方法是借用top開關反激式電源變壓器設計擴展表。輸人ir4010，變壓器磁心等的相關參數如下： 然后得到變壓器的制作參數為： （1）初級繞組匝數：44匝（φ0．51導線） （2）次級繞組匝數：8匝（φ0.45×12并繞） （3）偏壓繞組匝數：6匝
圖1所示是IR4010內部電路的原理框圖，它說明IR4010器仵的內部電路的組成。這里需要說明的是VCC（反應輸人電壓）的過、欠壓保護功能。在VCC＝16 V時控制電路啟動工作，具有6 V滯后鎖定功能，...
IR4010是一種電壓型和電流型控制電路與功率MOSFET組合而成的一種混合功率集成器件。
1 R4010的主要特點
?。?）初級是電流型控制，次級是電壓型...
1）器件的功率要擴展
十幾年來，智能功率開關在智能方面發展迅速，輸出功率也有一定的進展，初期只有幾年，目前已達到250 W，其應用只局限在小功率范圍。相...
IR4010是一種RF變頻控制器，圖1是IR4010的原理框圖，圖中示出了器件內部的主要組成電路。
圖1所示是ir4010內部電路的原理框圖，它說明ir4010器仵的內部電路的組成。這里需要說明的是vcc（反應輸人電壓）的過、欠壓保護功能。在vcc＝16 v時控制電路啟動工作，具有6 v滯后鎖定功能，即在vcc≤10v時，電路不工作，欠壓保護。在vcc＞22v時，電路同樣不工作，過壓保護。 比較器comp1控制mosfet關斷，當vth(1)≥0.7 v時關斷mosfet。比較器comp2控制mosfet接通，當vth(2)≤1.45 v時接通mosfet。通過改變光耦三極管中流過的電流來控制vth(1)，vth(2)的變化，同時改變ton,toff時間。光耦中的電流越小，ton,toff的時間越長，工作頻率降低；反之，工作頻率升高。以此來實現變頻工作的控制。 圖1所示的電源原理圖中，d3、d5、c6、c8、r8電路對反激波形進行整形，整形后的波形為梯形波（u5），此波的下降沿降至1.45 v時，comp2反轉，經過延時tr后觸發mosfet，此時實現零電流接通。 圖 24 v／2．5 a電源的原理圖 雖然電路是變頻工作，但并不是像諧振電路那樣的頻率調制。因
