我設計的-12v開關電源,有點小問題，請高手指導一下 |
| 作者：levi 欄目：電路欣賞 |
用這個電源給電路板供電，電壓輸出正常，但總有高頻噪音，濾不干凈。噪音頻率大約432KHz。 LM2575-12 內部震蕩頻率為52KHz。 我分析了一下，噪音頻率很可能來自LM2575-12 內部。因?yàn)椋瑴y(cè)量LM2575-12 輸出電壓，大約有1v的波動，在負載端用了一個 22UF鉭和0.22u陶瓷濾波，噪音幅度雖然有衰減(大約0.4v)，但還是不能滿足要求。 這個問題怎么解決呢？ |
| 2樓： | >>參與討論 |
| 作者： levi 于 2007/2/14 23:13:50 發布：
原理圖中芯片型號為LM2575-12 。這個電路支持軟啟動。 |
|
| 3樓： | >>參與討論 |
| 作者： jxjx0799 于 2007/2/15 11:10:20 發布：
把電感加大點看看 |
|
| 4樓： | >>參與討論 |
作者： 電子精靈 于 2007/2/16 18:16:02 發布：
 開關電源我沒玩過 |
|
| 5樓： | >>參與討論 |
| 作者： 蕭臺基 于 2007/2/16 22:28:35 發布：
PCB步線方面考慮下 |
|
| 6樓： | >>參與討論 |
| 作者： LB 于 2007/2/19 22:31:01 發布：
用LM2595-12 |
|
| 7樓： | >>參與討論 |
| 作者： zhjb 于 2007/2/20 9:08:17 發布：
試著在此電路的輸出端，加一個帶電感的派型濾波單元，請計算一下濾波元件參數。 |
|
| 8樓： | >>參與討論 |
| 作者： kingyb 于 2007/2/25 9:27:17 發布：
在輸入輸出兩線上加個CHOKE看行不行~ |
|
| 9樓： | >>參與討論 |
| 作者： levi 于 2007/2/25 18:44:37 發布：
CHOKE是什么？ 我只是想弄明白為什么會出現這種干擾。我在板子上實現了4路電源：+5, -5, +12, -12。其它三路電源輸出都非常干凈，只有-12v輸出有干擾。 這4路電源只用了兩種型號的開關電源芯片。本想省事，看來是得重新選型投板了。 |
|
| 10樓： | >>參與討論 |
| 作者： feelwell 于 2007/2/27 17:43:22 發布：
有時侯是IC本身的問題. 試換個LM2576-12看看 |
|
| 11樓： | >>參與討論 |
| 作者： ｗｅｉｇａｏｌｅ 于 2007/3/2 21:55:04 發布：

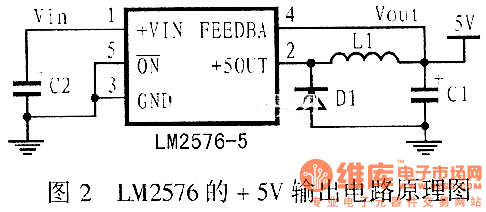

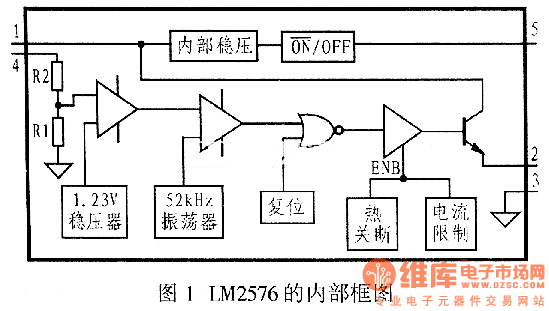

基于LM2576的高可靠MCU電源設計 摘要：在對線性穩壓集成電路與開關穩壓集成電路的應用特性進行比較的基礎上，簡單介紹了LM2576的特性，給出了基本開關穩壓電源、工作模式可控的開關穩壓電源和開關與線性結合式穩壓電路的設計方案及元器件參數的計算方法。 關鍵詞：LM2576 電源設計 MCU 嵌入式控制系統的MCU一般都需要一個穩定的工作電壓才能可靠工作。而設計者多習慣采用線性穩壓器件（如78xx系列三端穩壓器件）作為電壓調節和穩壓器件來將較高的直流電壓轉變MCU所需的工作電壓。這種線性穩壓電源的線性調整工作方式在工作中會大的“熱損失”（其值為V壓降×I負荷），其工作效率僅為30%～50%[1]。加之工作在高粉塵等惡劣環境下往往將嵌入式工業控制系統置于密閉容器內的聚集也加劇了MCU的惡劣工況，從而使嵌入式控制系統的穩定性能變得更差。 而開關電源調節器件則以完全導通或關斷的方式工作。因此，工作時要么是大電流流過低導通電壓的開關管、要么是完全截止無電流流過。因此，開關穩壓電源的功耗極低，其平均工作效率可達70%～90%[1]。在相同電壓降的條件下，開關電源調節器件與線性穩壓器件相比具有少得多的“熱損失”。因此，開關穩壓電源可大大減少散熱片體積和PCB板的面積，甚至在大多數情況下不需要加裝散熱片，從而減少了對MCU工作環境的有害影響。  采用開關穩壓電源來替代線性穩壓電源作為MCU電源的另一個優勢是：開關管的高頻通斷特性以及串聯濾波電感的使用對來自于電源的高頻干擾具有較強的抑制作用。此外，由于開關穩壓電源“熱損失”的減少，設計時還可提高穩壓電源的輸入電壓，這有助于提高交流電壓抗跌落干擾的能力。 LM2576系列開關穩壓集成電路是線性三端穩壓器件（如78xx系列端穩壓集成電路）的替代品，它具有可靠的工作性能、較高的工作效率和較強的輸出電流驅動能力，從而為MCU的穩定、可靠工作提供了強有力的保證。 1 LM2576簡介 LM2576系列是美國國家半導體公司生產的3A電流輸出降壓開關型集成穩壓電路，它內含固定頻率振蕩器（52kHz）和基準穩壓器（1.23V），并具有完善的保護電路，包括電流限制及熱關斷電路等，利用該器件只需極少的外圍器件便可構成高效穩壓電路。LM2576系列包括 LM2576（最高輸入電壓40V）及LM2576HV（最高輸入電壓60V）二個系列。各系列產品均提供有3.3V（-3.3）、5V（-5.0）、12V（-12）、15V（-15）及可調（-ADJ）等多個電壓檔次產品。此外，該芯片還提供了工作狀態的外部控制引腳。 LM2576系列開關穩壓集成電路的主要特性如下[2]： ●最大輸出電流：3A； ●最高輸入電壓：LM2576為40V，LM2576HV為60V； ●輸出電壓：3.3V、5V、12V、15V和ADJ（可調）等可選； ●振東頻率：52kHz； ●轉換效率：75%～88%（不同電壓輸出時的效率不同）；  ●控制方式：PWM； ●工作溫度范圍：-40℃ ～ +125℃ ●工作模式：低功耗/正常兩種模式可外部控制； ●工作模式控制：TTL電平兼容； ●所需外部元件：僅四個（不可調）或六個（可調）； ●器件保護：熱關斷及電流限制； ●封裝形式：TO-220或TO-263。 LM2576的內部框圖如圖1所示，該框圖的引腳定義對應于五腳TO-220封裝形式。 LM2576內部包含52kHz振蕩器、1.23V基準穩壓電路、熱關斷電路、電流限制電路、放大器、比較器及內部穩壓電路等。為了產生不同的輸出電壓，通常將比較器的負端接基準電壓（1.23V），正端接分壓電阻網絡，這樣可根據輸出電壓的不同選定不同的阻值，其中R1=1kΩ（可調-ADJ時開路），R2分別為1.7 kΩ（3.3V）、3.1 kΩ（5V）、8.84 kΩ（12V）、11.3 kΩ（15V）和0（-ADJ），上述電阻依據型號不同已在芯片內部做了精確調整，因而無需使用者考慮。將輸出電壓分壓電阻網絡的輸出同內部基準穩壓值1.23V進行比較，若電壓有偏差，則可用放大器控制內部振蕩器的輸出占空比，從而使輸出電壓保持穩定。 由圖1及LM2576系列開關穩壓集成電路的特性可以看出，以LM2576為核心的開關穩壓電源完全可以取代三端穩壓器件構成的MCU穩壓電源。 2 LM2576應用舉例 2.1 基本應用設計 由LM2576構成的基本穩壓電路僅需四個外圍器件，其電路如圖2所示。 電感L1的選擇要根據LM2576的輸出電壓、最大輸入電壓、最大負載電流等參數選擇，首先，依據如下公式計算出電壓·微秒常數（E·T）： E·T=（Vin - Vout）×Vout/ Vin×1000/f (1) 上式中，Vin是LM2576的最大輸入電壓、Vout是LM2576的輸出電壓、?是LM2576的工作振蕩頻率值（52kHz）。E·T確定之后，就可參照參考文獻[2]所提供的相應的電壓·微秒常數和負載電流曲線來查找所需的電感值了。  該電路中的輸入電容C2一般應大于或等于100μF，安裝時要求盡量靠近LM2576的輸入引腳，其耐壓值應與最大輸入電壓值相匹配。而輸出電容C1的值應依據下式進行計算（單位μF）： C≥13300 Vin/ Vout×L （2） 上式中，Vin是LM2576的最大輸入電壓、Vout是LM2576的輸出電壓、L是經計算并查表選出的電感L1的值，其單位是μH。電容C鐵耐壓值應大于額定輸出電壓的1.5～2倍。對于5V電壓輸出而言，推薦使用耐壓值為16V的電容器。 二極管D1的額定電流值應大于最大負載電流的1.2倍，考慮到負載短路的情況，二極管的額定電流值應大于LM2576的最大電流限制。二極管的反向電壓應大于最大輸入電壓的1.25倍。參考文獻[2]中推薦使用1N582x系列的肖特基二極管。 Vin的選擇應考慮交流電壓最低跌落值（Vac-min）所對應的LM2576輸入電壓值及LM2576的最小輸入允許電壓值Vmin(以5V電壓輸出為例，該值為8V)，因此，Vin可依據下式計算： Vin≥（220Vmin/Vac-min） 如果交流電壓最低允許跌落30%（Vac-min=154V）、LM2576的電壓輸出為5V（Vmin=8V），則當Vac=220V時，LM2576的輸入直流電壓應大于11.5V，通�？蛇x為12V。 2.2 工作模式可控應用設計 LM2576的5腳輸入電平可用于控制LM2576的工作狀態。5腳輸入電平與TTL電平兼容。當輸入為低電平時，LM2576正常工作；當輸入為高電平時，LM2576停止輸出并進入低功耗狀態。圖3是LM2576的工作模式可控電路原理圖。 圖3中，下拉電阻R2可保證MCU-CON控制端為低時LM2576的正常工作，其值為1～10kΩ。MCU-CON的控制端信號來自MCU，該端為高電平時，LM2576停止輸出，系統進入低功耗狀態。開關K的閉合會使LM2576重新工作。R1的選擇與R2的阻值有關，設計時保證當MCU-CON控制端為高電平且K閉合時，R1不至于因過流而損壞MCU的輸出控制端。同樣，當MCU-CON控制端為高電平且K斷開時，應保證R2上的分壓大于TTL高電平的最小值（2V）。  2.3 與線性穩壓器件的配合設計 較高的輸出電壓紋波（一般大于20mV）是開關穩壓電源設計中不可回避的問題。在某些對電源紋波電壓有特殊要求的場合（如MCU內部有高精度A/D轉換器等），可采用開關穩壓電源來提高穩壓電源的工作效率或采用線性穩壓電源來降低穩壓電源的輸出紋波電壓。因此，采用開關穩壓電源與線性穩壓電源相結合的形式可為有特殊要求的MCU供電提供一種更好的方法。圖4是低紋波輸出電壓穩壓電路原理圖。 圖4中的前半部類似于圖2，為了提穩壓電源的整體工作效率，當IC2采用7805時，由于7805的最小輸入電壓為7.5V，因此，圖4中的開關穩壓集成電路采用了可調節輸出芯片（LM2576-ADJ），圖中，開關穩壓集成電路的輸出電壓Vort與 R1和R2的關系如下： Vort=1.23×（1+ R2/ R1） 3 結束語 經實際使用證明，采用LM2576系列開關穩壓集成電路作為MCU穩壓電源的核心器件不僅可以提高穩壓電源的工作效率，減少能源損耗，減少對MCU的熱損害，而且可減少外部交流電壓大幅波動對MCU的干擾，同時可降低經電源竄入的高頻干擾，這對保障MCU的安全和可靠運行能起到事半功倍的作用。 |
|
| 12樓： | >>參與討論 |
| 作者： ｗｅｉｇａｏｌｅ 于 2007/3/2 22:24:27 發布：
LM2576應用小結 1、LM2576的特性如下： 1）有3.3V、5V、12V、15V和可調電壓輸出多種系列; 2）輸出電壓可調的范圍為1.23V～37V (HV型號的可達57V),負載電壓的輸出容差最大為±4％; 3）最少只需要4個外圍元件,可達3A的輸出電流 4）寬的輸入電壓范圍,HV型號甚至可達40V～60V; 5）內部振蕩器產生52KHz的固定頻率; 6）可用TTL電平關閉輸出,低功耗待機模式,典型待機電流為50μA; 7）BUCK式降壓器,較高的轉換效率; 8）過熱和過流保護; 9）可實現Buck-Boost式正-負電壓轉換器。 2、LM2576的管腳 1）VIN—輸入電壓端,為減小輸入瞬態電壓和給調節器提供開關電流,此管腳應接旁路電容CIN; 2）OUTPUT—穩壓輸出端,輸出高電壓為（VIN－VSAT）,輸出低電壓為-0.5V。 3）GND—電路地; 4）FEEDBACK—反饋端; 5）ON/OFF—控制端,高電平有效,待機靜態電流僅為75ΜA。 3、外圍元件的選擇： 1） 輸入電容CIN： 要選低ESR的鋁或鉭電容作為旁路電容,防止在輸入端出現大的瞬態電壓。還有,當你的輸入電壓波動較大,輸出電流有較高,容量一定要選用大些,470μF--10000μF都是可行的選擇;電容的電流均方根值至少要為直流負載電流的1/2;基于安全考慮,電容的額定耐壓值要為最大輸入電壓的1.5倍。千萬不要選用瓷片電容,會造成嚴重的噪聲干擾！NICHICON的鋁電解電容不錯。 選好了此電容,設計就成功了一半！ 2） 續流二極管： 首選肖特基二極管,因?yàn)榇祟?lèi)二極管開關速度快、正向壓降低、反向恢復時間短,千萬不要選用1N4000/1N5400之類的普通整流管！ 3） 儲能電感： 建議好好看看datasheet中的電感選擇曲線,要求有高的通流量和對應的電感值,也就是說,電感的直流通流量直接影響輸出電流。為什么呢？LM2576既可工作于連續型也可非連續型,流過電感的電流若是連續的為連續型,電感電流在一個開關周期內降到零為非連續型。 4） 輸出端電容COUT： 推薦使用1μF--470μF之間的低ESR的鉭電容。若電容值太大,反而會在某些情況（負載開路、輸入端斷開）對器件造成損害。COUT用來輸出濾波以及提高環路的穩定性。如果電容的ESR太小,就有可能使反饋環路不穩定,導致輸出端振蕩。這幾乎是穩壓器的共性,包括LDO等也有這一現象。 4、LM2576應用注意事項： 1）反饋線要遠離電感,電路中輸入/輸出電容、續流二極管、接地端、控制端的連線要盡可能短而粗,最好用地線屏蔽。 2）由于器件較高的轉換效率,幾乎不用考慮散熱問題。 3）仔 |
|
| 13樓： | >>參與討論 |
| 作者： css83 于 2007/3/3 16:25:52 發布：
這個IC是很成熟的不會有這問題的. 你把IC輸入和輸出的兩個電容靠近IC的引腳端。 |
|
| 14樓： | >>參與討論 |
| 作者： 多想多問 于 2008/10/22 19:53:43 發布：
各位高手請問松下L15的錄相機視頻信號特別差而且放磁帶看不清楚,請問是哪里壞了 |
|
| 15樓： | >>參與討論 |
| 作者： 多想多問 于 2008/10/22 20:03:15 發布：
各位高手我有一臺L15的錄相機正常播放時圖像看不清,如果快進2時側可能看到圖像\請問這是哪里的問題,如何操作?還有錄相怎么錄 |
|
|
|
