如何將正弦波變成三角波？ |
| 作者：ARC的蜈蚣 欄目：模擬技術 |
需要將幅度和頻率可變的正弦波變換為三角波。三角波的幅度恒定不變，頻率和相位跟隨正弦波的變化而變。 正弦波的頻率在7K~20K之間變化。頻率變化較慢，都是漸變的沒有跳變。 請問該采用什么方式的電路？希望具體一些。 |
| 2樓： | >>參與討論 |
| 作者： blueprince 于 2006/5/10 17:12:00 發布：
re 比較器變方波，方波變三角波 |
|
| 3樓： | >>參與討論 |
| 作者： maychang 于 2006/5/10 17:56:00 發布：
要三角波幅度不變很困難 |
|
| 4樓： | >>參與討論 |
| 作者： ARC的蜈蚣 于 2006/5/10 18:01:00 發布：
謝謝回復 頻率變化的方波變換為等幅的三角波，有點頭大。希望指點一二。 |
|
| 5樓： | >>參與討論 |
| 作者： blueprince 于 2006/5/10 18:05:00 發布：
re to maychang: 用比較器保證方波的幅值 不就可以保證三角波的幅值嗎？ |
|
| 6樓： | >>參與討論 |
| 作者： iC921 于 2006/5/10 18:09:00 發布：
應該有辦法的 |
|
| 7樓： | >>參與討論 |
| 作者： ARC的蜈蚣 于 2006/5/10 18:11:00 發布：
希望指點一二 請給出一個草圖，或者講一講工作原理。謝謝 |
|
| 8樓： | >>參與討論 |
| 作者： iC921 于 2006/5/10 22:14:00 發布：
試一個思路 1 正弦波為：y=sinx = x - x3/3! + x5/5! + … +(-1)n-1x2n-1/(2n-1)! + … 2 三角波為：y=kx或y=-kx 3 正弦波消除“ - x3/3! + x5/5! + … +(-1)n-1x2n-1/(2n-1)! + …”各項再做斜率轉換應該可以辦到。電路上用差分運放進行系數逼迫，可望滿意吧。不過，k值如何定，我也沒想好。 最后，數字處理方法應該沒有問題。 |
|
| 9樓： | >>參與討論 |
| 作者： tuwen 于 2006/5/11 8:58:00 發布：
設法使方波的幅度與頻率成正比，就可以使三角波幅度不變 恒定幅度的方波經積分后產生的三角波，幅度與周期成正比，即與頻率成反比。因此，如果能在積分前對方波的幅度進行調制，使之與頻率成正比，即可使積分后的三角波幅度大致不變。 |
|
| 10樓： | >>參與討論 |
| 作者： stephenic 于 2006/5/11 13:09:00 發布：
支持樓上的 |
|
| 11樓： | >>參與討論 |
| 作者： bytelink 于 2006/5/11 16:42:00 發布：
利用電壓比較器，再利用積分電路 利用電壓比較器將正弦波變?yōu)榫匦尾�，利用積分電路將方波變?yōu)槿遣?br> |
|
| 12樓： | >>參與討論 |
| 作者： maychang 于 2006/5/11 17:22:00 發布：
tuwen說的方法完全正確 必須有一個幅度與頻率成正比的方波，才可以實現三角波幅度不變。否則就要積分器的積分常數隨頻率變化，更困難。 |
|
| 13樓： | >>參與討論 |
| 作者： bytelink 于 2006/5/11 17:25:00 發布：
圖
|
|
| 14樓： | >>參與討論 |
| 作者： bytelink 于 2006/5/11 17:27:00 發布：

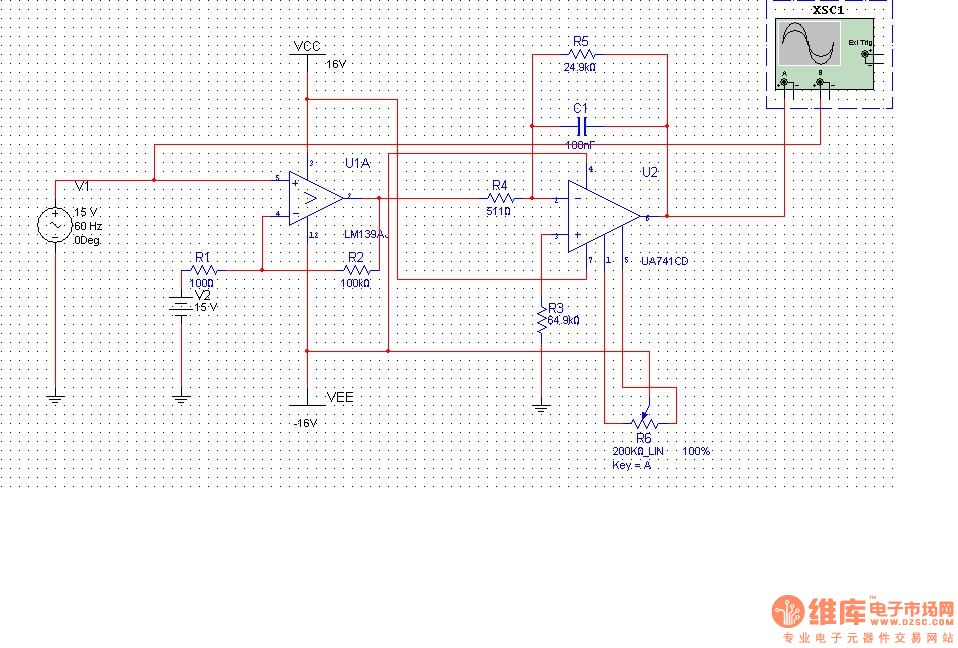

電路圖
|
|
| 15樓： | >>參與討論 |
| 作者： bytelink 于 2006/5/11 17:28:00 發布：
不知是否對，請各位指教 |
|
| 16樓： | >>參與討論 |
| 作者： ARC的蜈蚣 于 2006/5/11 19:59:00 發布：
使用PLL方式
|
|
| 17樓： | >>參與討論 |
| 作者： ARC的蜈蚣 于 2006/5/11 20:04:00 發布：
不知道這種方法行不行？ 鑒相器MC4344太貴，不知道有沒有便宜的？ |
|
| 18樓： | >>參與討論 |
| 作者： bytelink 于 2006/5/12 8:25:00 發布：
樓主，你的圖看不太清呀 樓主，你的圖看不太清呀，我想看看可不可以仿真 |
|
| 19樓： | >>參與討論 |
| 作者： bytelink 于 2006/5/12 8:35:00 發布：
樓主請看 樓主請看一下UC3637是否能滿足你的需求。 |
|
| 20樓： | >>參與討論 |
| 作者： ARC的蜈蚣 于 2006/5/12 14:56:00 發布：
謝謝 大圖
|
|
| 21樓： | >>參與討論 |
| 作者： ARC的蜈蚣 于 2006/5/12 15:16:00 發布：
UC3637不能滿足要求 謝謝。 * - 本貼最后修改時間：2006-5-12 15:29:24 修改者：ARC的蜈蚣 |
|
| 22樓： | >>參與討論 |
| 作者： ARC的蜈蚣 于 2006/5/12 15:28:00 發布：
謝謝bytelink 我仔細看了UC3637的DataSheet。UC3637可以完成等幅三角波,但是它的頻率是無法跟隨負載變化而變化。
|
|
| 23樓： | >>參與討論 |
| 作者： lie 于 2007/9/1 15:08:03 發布：
如果是這樣的話那么你可以保證它的頻率范圍達到10HZ到10MHZ嗎
|
|
| 24樓： | >>參與討論 |
| 作者： LIE 于 2007/9/1 15:14:20 發布：
那么請問下有沒有什么辦法或者設計方案讓其滿足頻率也能夠改變啊 |
|
|
|
