VITESSE

SEMICONDUCTOR CORPORATION

Preliminary Data Sheet

VSC7958

Features

鈥?2.5Gb/s Data Rates (OC-48/SDH-16)

鈥?Input Offset Error Cancellation

鈥?Single 5V Power Supply

鈥?Fully Differential Architecture

2.5Gb/s High Speed Limiting Post Amplifier

for OC-48/SDH-16 Applications

General Description

The Vitesse high speed limiting amplifier is intended for use as a post amplifier in wide band fiber optic

links with data rates up to 2.5Gb/s. This amplifier provides very high sensitivity and broadband operation with a

fully differential architecture. Additional features include on-chip, offset-correction circuitry to provide excel-

lent pulse width distortion characteristics.

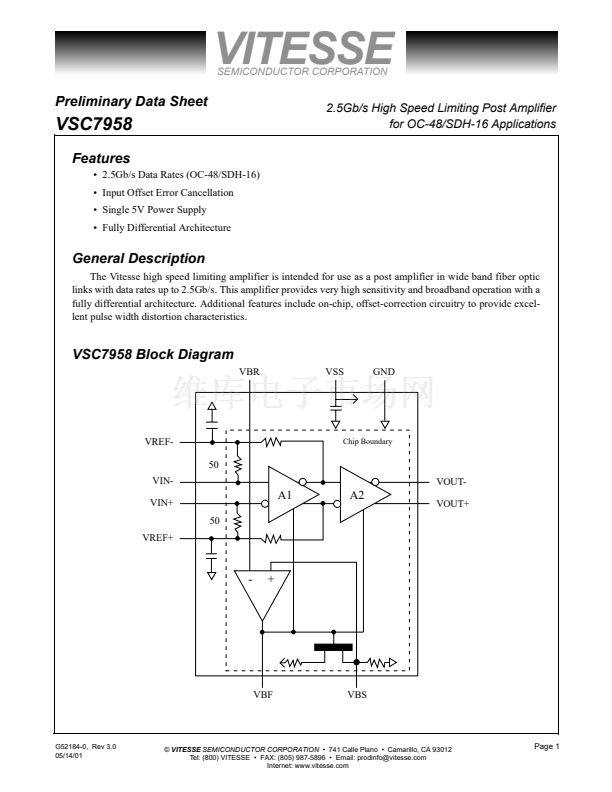

VSC7958 Block Diagram

VBR

VSS

GND

VREF-

50

VIN-

VIN+

50

VREF+

Chip Boundary

VOUT-

A1

A2

VOUT+

-

+

VBF

VBS

G52184-0, Rev 3.0

05/14/01

漏

VITESSE

SEMICONDUCTOR CORPORATION

鈥?741 Calle Plano 鈥?Camarillo, CA 93012

Tel: (800) VITESSE 鈥?FAX: (805) 987-5896 鈥?Email: prodinfo@vitesse.com

Internet: www.vitesse.com

Page 1
