TSM2320 Datasheet

  • TSM2320

  • 20V N-Channel Enhancement Mode MOSFET

  • 264.49KB

  • 5頁

  • TSC

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

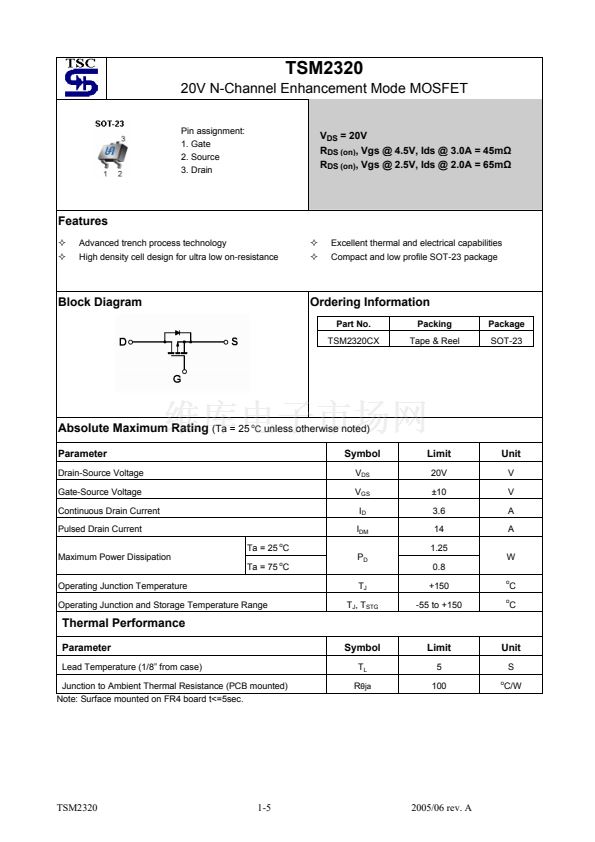

TSM2320
20V N-Channel Enhancement Mode MOSFET
Pin assignment:
1. Gate
2. Source
3. Drain
V
DS
= 20V
R
DS (on)
, Vgs @ 4.5V, Ids @ 3.0A = 45m鈩?/div>
R
DS (on)
, Vgs @ 2.5V, Ids @ 2.0A = 65m鈩?/div>
Features
Advanced trench process technology
High density cell design for ultra low on-resistance
Excellent thermal and electrical capabilities
Compact and low profile SOT-23 package
Block Diagram
Ordering Information
Part No.
TSM2320CX
Packing
Tape & Reel
Package
SOT-23
Absolute Maximum Rating
(Ta = 25
o
C
unless otherwise noted)
Parameter
Drain-Source Voltage
Gate-Source Voltage
Continuous Drain Current
Pulsed Drain Current
Maximum Power Dissipation
Operating Junction Temperature
Operating Junction and Storage Temperature Range
Ta = 25
o
C
Ta = 75
o
C
Symbol
V
DS
V
GS
I
D
I
DM
P
D
T
J
T
J
, T
STG
Limit
20V
鹵10
3.6
14
1.25
0.8
+150
-55 to +150
Unit
V
V
A
A
W
o
o
C
C
Thermal Performance
Parameter
Lead Temperature (1/8鈥?from case)
Junction to Ambient Thermal Resistance (PCB mounted)
Note: Surface mounted on FR4 board t<=5sec.
Symbol
T
L
R
胃ja
Limit
5
100
Unit
S
o
C/W
TSM2320
1-5
2005/06 rev. A
