STD95NH02LT4 Datasheet

IC型號：
STD95NH02LT4
PDF描述：
N-CHANNEL 24V - 0.0039ohm - 80A DPAK ULTRA LOW GATE CHARGE S...
文件大?。?/label>
323.45KB
PDF頁數：
11頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STD95NH02L

N-CHANNEL 24V - 0.0039鈩?- 80A DPAK

ULTRA LOW GATE CHARGE STripFET鈩?MOSFET

Table 1: General Features

TYPE

STD95NH02L

Figure 1: Package

DS(on)

< 0.005鈩?/div>

80(*) A

DSS

24 V

TYPICAL R

(on) = 0.0039鈩?@ 10 V

CONDUCTION LOSSES REDUCED

SWITCHING LOSSES REDUCED

DESCRIPTION

The

STD95NH02L

is based on the latest genera-

tion of ST鈥檚 proprietary STripFET鈩?technology. An

innovative layout enables the device to also exhibit

extremely low gate charge for the most demanding

requirements in high-frequency DC-DC convert-

ers. It鈥檚 therefore ideal for high-density converters

in Telecom and Computer applications.

DPAK

TO-252

(Suffix 鈥淭4鈥?

Figure 2: Internal Schematic Diagram

APPLICATIONS

SPECIFICALLY DESIGNED AND OPTIMISED

FOR HIGH EFFICIENCY DC/DC

CONVERTERS

Table 2: Order Codes

PART NUMBER

STD95NH02LT4

MARKING

D95NH02L

PACKAGE

DPAK

PACKAGING

TAPE & REEL

Rev. 2

September 2004

1/11

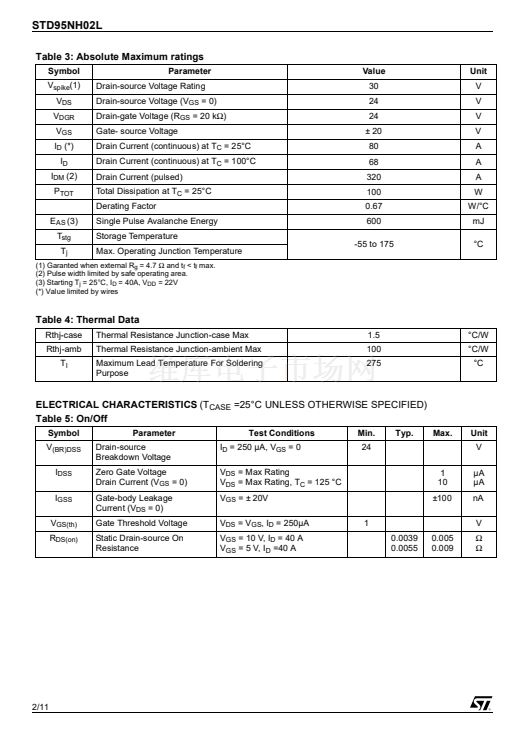

標準包裝
2,500
類別
分離式半導體產品
家庭
FET - 單
系列
STripFET™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
邏輯電平門
漏極至源極電壓(Vdss)
24V
電流 - 連續漏極(Id) @ 25° C
80A
開態Rds（最大）@ Id, Vgs @ 25° C
5 毫歐 @ 40A，10V
Id 時的 Vgs(th)（最大）
1V @ 250µA
閘電荷(Qg) @ Vgs
17nC @ 5V
輸入電容 (Ciss) @ Vds
2070pF @ 15V
功率 - 最大
100W
安裝類型
表面貼裝
封裝/外殼
TO-252-3，DPak（2 引線+接片），SC-63
供應商設備封裝
D-Pak
包裝
帶卷 (TR)
其它名稱
497-4105-2
