STD60NH03L-1 Datasheet

IC型號：
STD60NH03L-1
PDF描述：
N-CHANNEL 30V - 0.0075 W - 60A DPAK/IPAK STripFET III POWER ...
文件大小：
536.00KB
PDF頁數：
12頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STD60NH03L

N-CHANNEL 30V - 0.0075

鈩?/div>

- 60A DPAK/IPAK

STripFET鈩?III POWER MOSFET

TYPE

STD60NH03L

DSS

30 V

DS(on)

< 0.009

鈩?/div>

60 A

TYPICAL R

(on) = 0.0075

鈩?/div>

@ 10 V

TYPICAL R

(on) = 0.009

鈩?/div>

@ 5 V

DS(ON)

* Qg INDUSTRY鈥檚 BENCHMARK

CONDUCTION LOSSES REDUCED

SWITCHING LOSSES REDUCED

LOW THRESHOLD DEVICE

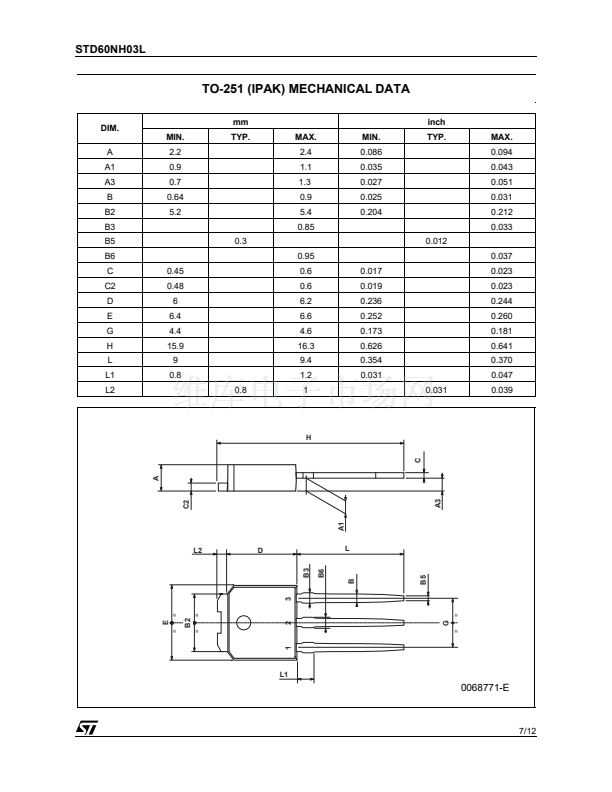

THROUGH-HOLE IPAK (TO-251) POWER

PACKAGE IN TUBE (SUFFIX 鈥?1")

SURFACE-MOUNTING DPAK (TO-252)

POWER PACKAGE IN TAPE & REEL

(SUFFIX 鈥淭4")

IPAK

TO-251

(Suffix 鈥?1鈥?

DPAK

TO-252

(Suffix 鈥淭4鈥?

DESCRIPTION

The STD60NH03L utilizes the latest advanced design

rules of ST鈥檚 proprietary STripFET鈩?technology. This is

suitable fot the most demanding DC-DC converter

application where high efficiency is to be achieved.

INTERNAL SCHEMATIC DIAGRAM

APPLICATIONS

SPECIFICALLY DESIGNED AND OPTIMISED

FOR HIGH EFFICIENCY DC/DC CONVERTES

Ordering Information

SALES TYPE

STD60NH03LT4

STD60NH03L-1

MARKING

D60NH03L

PACKAGE

TO-252

TO-251

PACKAGING

TAPE & REEL

TUBE

ABSOLUTE MAXIMUM RATINGS

Symbol

DGR

DM(1)

tot

AS (2)

stg

October 2003

Parameter

Drain-source Voltage (V

= 0)

Drain-gate Voltage (R

= 20 k鈩?

Gate- source Voltage

Drain Current (continuous) at T

= 25擄C

Drain Current (continuous) at T

= 100擄C

Drain Current (pulsed)

Total Dissipation at T

= 25擄C

Derating Factor

Single Pulse Avalanche Energy

Storage Temperature

Max. Operating Junction Temperature

Value

鹵 20

240

0.47

300

-55 to 175

Unit

W/擄C

擄C

1/12

標準包裝
3,000
類別
分離式半導體產品
家庭
FET - 單
系列
STripFET™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
邏輯電平門
漏極至源極電壓(Vdss)
30V
電流 - 連續漏極(Id) @ 25° C
60A
開態Rds（最大）@ Id, Vgs @ 25° C
9 毫歐 @ 30A，10V
Id 時的 Vgs(th)（最大）
1V @ 250µA
閘電荷(Qg) @ Vgs
21nC @ 5V
輸入電容 (Ciss) @ Vds
2200pF @ 25V
功率 - 最大
70W
安裝類型
通孔
封裝/外殼
TO-251-3 長引線，IPak，TO-251AB
供應商設備封裝
I-Pak
包裝
管件
其它名稱
497-3164-5
