STD22NM20NT4 Datasheet

IC型號：
STD22NM20NT4
PDF描述：
N-CHANNEL 200V - 0.088ohm - 22A DPAK ULTRA LOW GATE CHARGE M...
文件大小：
331.04KB
PDF頁數：
10頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STD22NM20N

N-CHANNEL 200V - 0.088鈩?- 22A DPAK

ULTRA LOW GATE CHARGE MDmesh鈩?II MOSFET

Table 1: General Features

TYPE

STD22NM20N

Figure 1: Package

DS(on)

< 0.105

鈩?/div>

22 A

DSS

200 V

WORLDWIDE LOWEST GATE CHARGE

TYPICAL R

(on) = 0.088

鈩?/div>

HIGH dv/dt and AVALANCHE CAPABILITIES

LOW INPUT CAPACITANCE

LOW GATE RESISTANCE

DESCRIPTION

This 200V MOSFET with a new advanced layout

brings all unique advantages of MDmesh technol-

ogy to lower voltages. The device exhibits world-

wide lowest gate charge for any given on-

resistance. Its use is therefore ideal as primary

switch in isolated DC-DC converters for Telecom

and Computer applications. Used in combination

with secondary-side low-voltage STripFET鈩?/div>

products, it contributes to reducting losses and

boosting effeciency.

DPAK

Figure 2: Internal Schematic Diagram

APPLICATIONS

The MDmesh鈩?family is very suitable for increas-

ing power density allowing system miniaturization

and higher efficiencies

Table 2: Order Codes

SALES TYPE

STD22NM20NT4

MARKING

D22NM20N

PACKAGE

DPAK

PACKAGING

TAPE & REEL

Rev. 4

June 2005

1/10

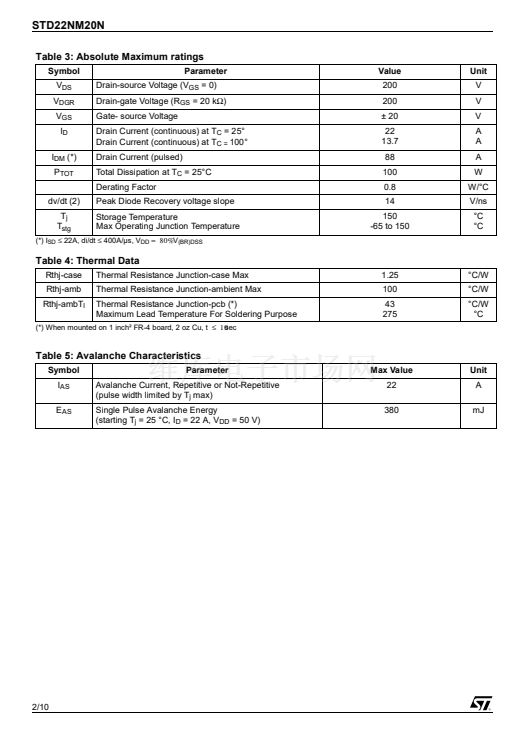

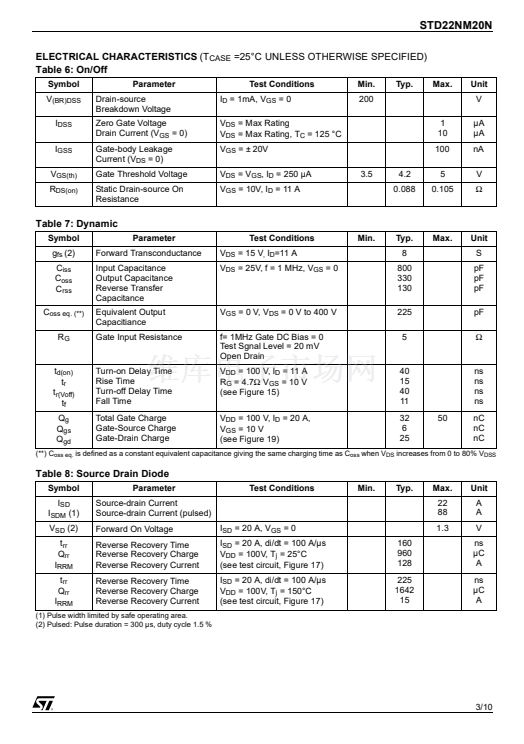

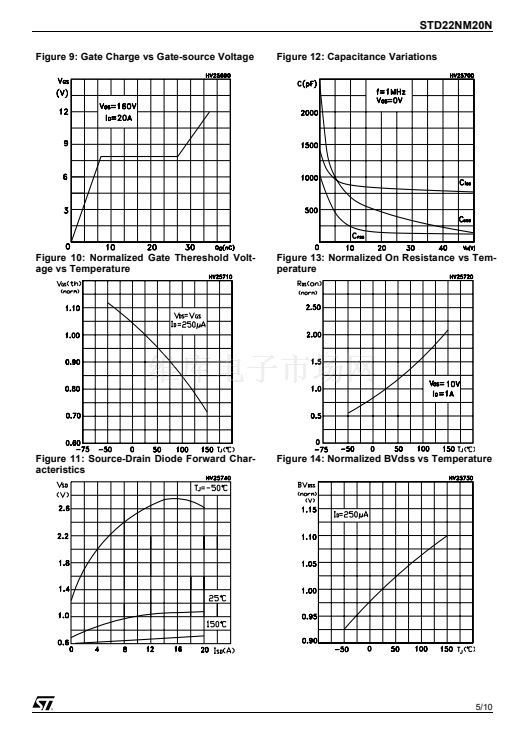

標準包裝
1
類別
分離式半導體產品
家庭
FET - 單
系列
MDmesh™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
200V
電流 - 連續漏極(Id) @ 25° C
22A
開態Rds（最大）@ Id, Vgs @ 25° C
105 毫歐 @ 11A，10V
Id 時的 Vgs(th)（最大）
5V @ 250µA
閘電荷(Qg) @ Vgs
50nC @ 10V
輸入電容 (Ciss) @ Vds
800pF @ 25V
功率 - 最大
100W
安裝類型
表面貼裝
封裝/外殼

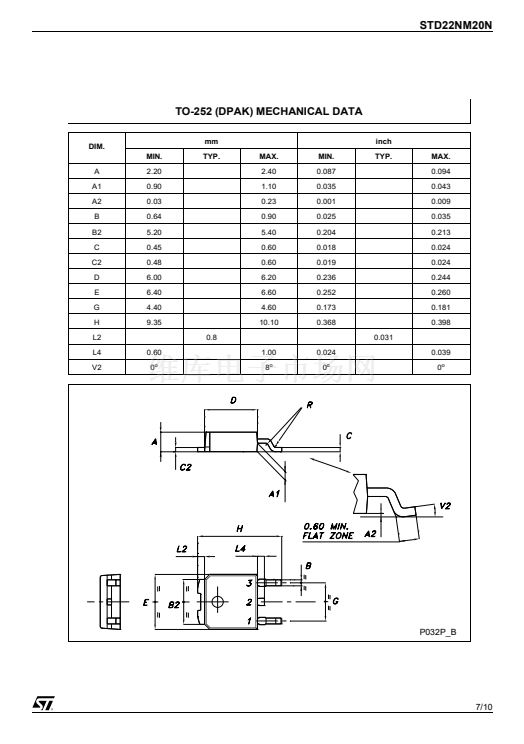

TO-252-3，DPak（2 引線+接片），SC-63
供應商設備封裝
D-Pak
包裝
Digi-Reel?
其它名稱
497-4653-6
