STB20NM50T4 Datasheet

IC型號：
STB20NM50T4
PDF描述：
N-CHANNEL 500V - 0.20ohm - 20A TO-220/FP/D2PAK/I2PAK MDmesh?...
文件大小：
355.17KB
PDF頁數：
16頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STB20NM50 - STB20NM50-1

STP20NM50 - STP20NM50FP

N-CHANNEL 550V@Tj

max

- 0.20鈩?- 20A - TO220/FP-D虜PAK-I虜PAK

Zener-Protected SuperMESH鈩?MOSFET

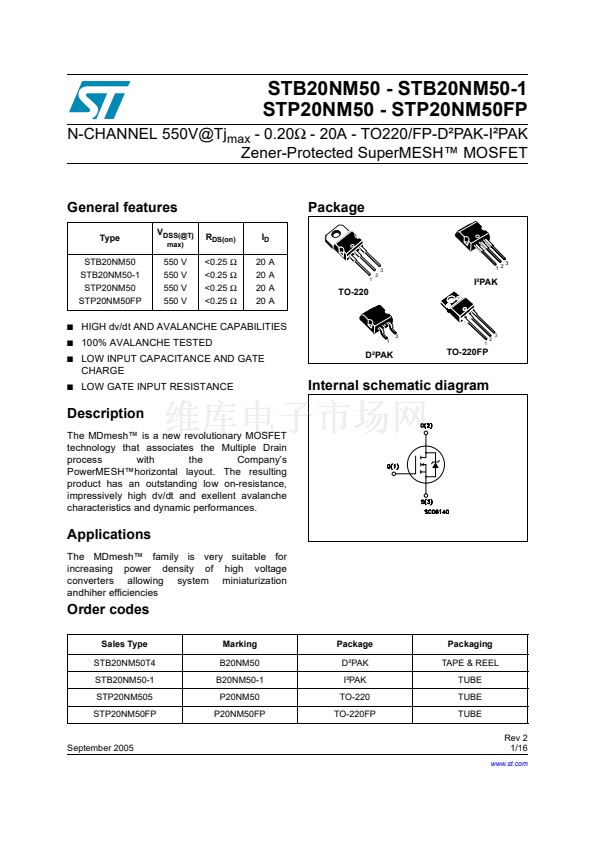

General features

Type

STB20NM50

STB20NM50-1

STP20NM50

STP20NM50FP

Package

DS(on)

<0.25

鈩?/div>

<0.25

鈩?/div>

<0.25

鈩?/div>

<0.25

鈩?/div>

DSS(@Tj

max)

550

I虜PAK

TO-220

HIGH dv/dt AND AVALANCHE CAPABILITIES

100% AVALANCHE TESTED

LOW INPUT CAPACITANCE AND GATE

CHARGE

LOW GATE INPUT RESISTANCE

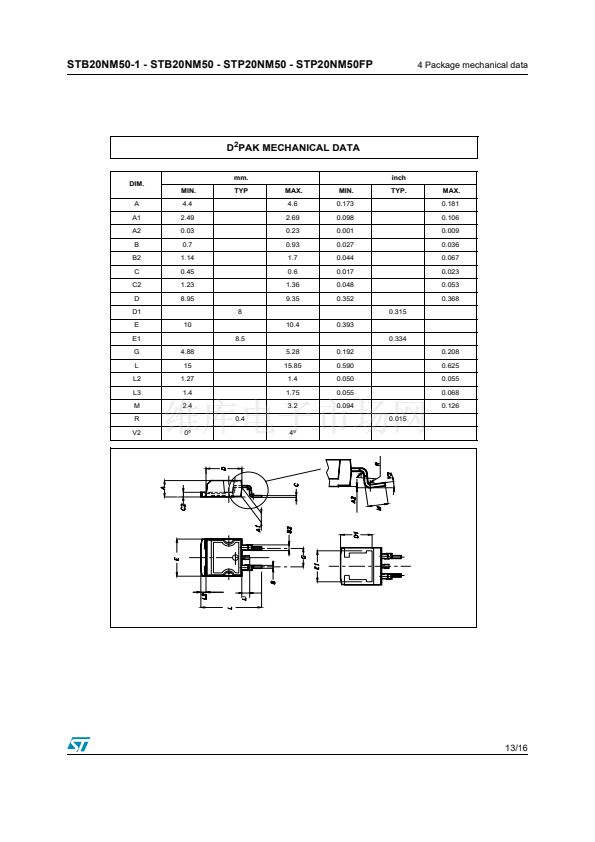

D虜PAK

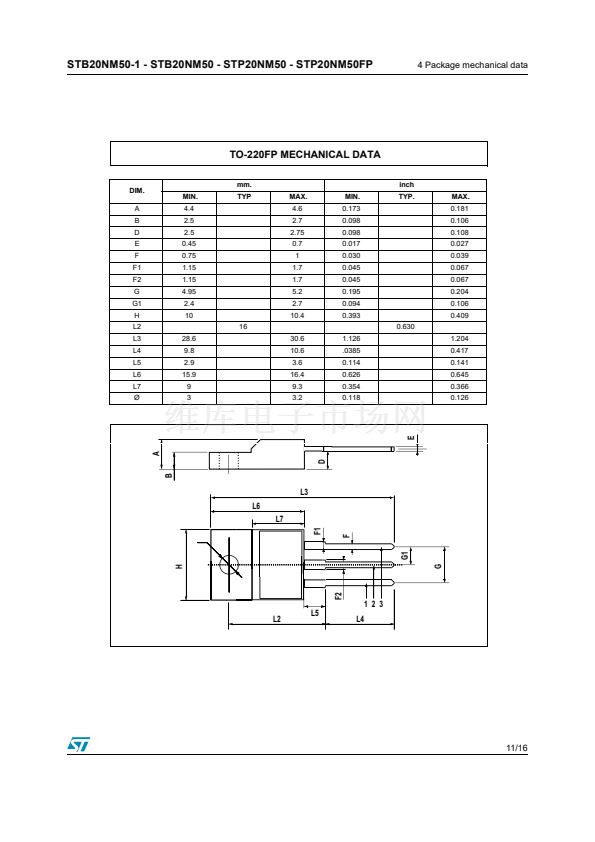

TO-220FP

Internal schematic diagram

Description

The MDmesh鈩?is a new revolutionary MOSFET

technology that associates the Multiple Drain

process

with

the

Company鈥檚

PowerMESH鈩orizontal layout. The resulting

product has an outstanding low on-resistance,

impressively high dv/dt and exellent avalanche

characteristics and dynamic performances.

Applications

The MDmesh鈩?family is very suitable for

increasing power density of high voltage

converters allowing system miniaturization

andhiher efficiencies

Order codes

Sales Type

STB20NM50T4

STB20NM50-1

STP20NM505

STP20NM50FP

Marking

B20NM50

B20NM50-1

P20NM50

P20NM50FP

Package

D虜PAK

I虜PAK

TO-220

TO-220FP

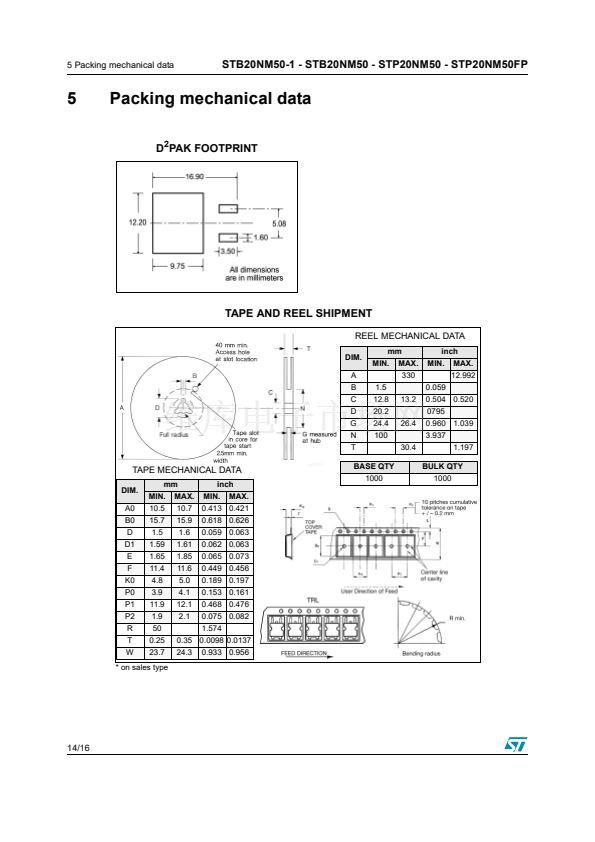

Packaging

TAPE & REEL

TUBE

Rev 2

1/16

www.st.com

September 2005

標準包裝
1
類別
分離式半導體產品
家庭
FET - 單
系列
MDmesh™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型

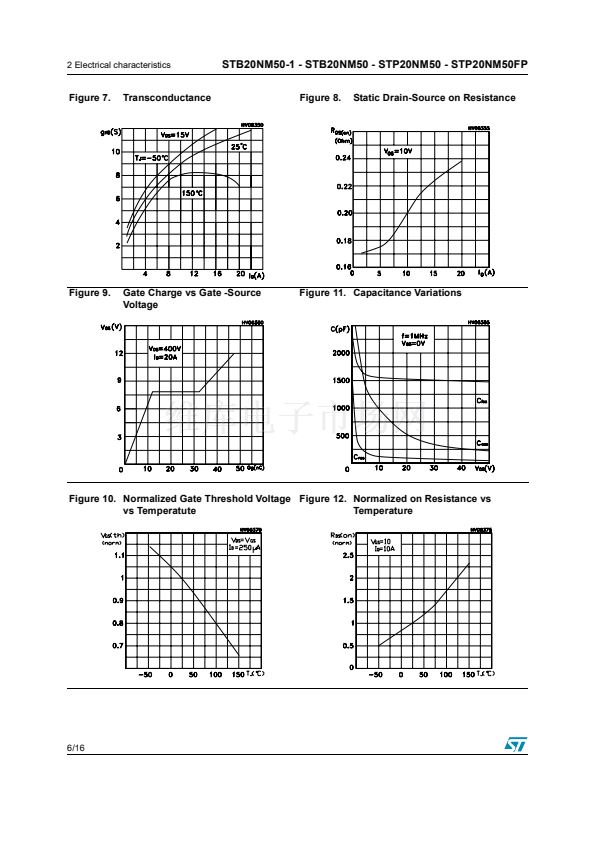

漏極至源極電壓(Vdss)
550V
電流 - 連續漏極(Id) @ 25° C
20A
開態Rds（最大）@ Id, Vgs @ 25° C
250 毫歐 @ 10A，10V
Id 時的 Vgs(th)（最大）
5V @ 250µA
閘電荷(Qg) @ Vgs
56nC @ 10V
輸入電容 (Ciss) @ Vds
1480pF @ 25V
功率 - 最大
192W
安裝類型
表面貼裝
封裝/外殼
TO-263-3，D²Pak（2 引線+接片），TO-263AB
供應商設備封裝
D2PAK
包裝
Digi-Reel?
其它名稱
497-5312-6
