STP11NM60FD- STB11NM60FD

STP11NM60FDFP - STB11NM60FD-1

N-CHANNEL 600V-0.40鈩?11ATO-220/TO-220FP/I

PAK/D

PAK

FDmesh鈩ower MOSFET (with FAST DIODE)

TYPE

STP11NM60FD

STP11NM60FDFP

STB11NM60FD

STB11NM60FD-1

DSS

600

DS(on)

0.45鈩?/div>

11 A

TYPICAL R

(on) = 0.40鈩?/div>

HIGH dv/dt AND AVALANCHE CAPABILITIES

100% AVALANCHE TESTED

LOW INPUT CAPACITANCE AND GATE

CHARGE

LOW GATE INPUT RESISTANCE

TIGHT PROCESS CONTROL AND HIGH

MANUFACTURING YIELDS

DESCRIPTION

The FDmesh鈩?associates all advantages of re-

duced on-resistance and fast switching with an in-

trinsic fast-recovery body diode. It is therefore

strongly recommended for bridge topologies, in par-

ticular ZVS phase-shift converters.

TO-220

TO-220FP

PAK

INTERNAL SCHEMATIC DIAGRAM

APPLICATIONS

ZVS PHASE-SHIFT FULL BRIDGE

CONVERTERS FOR SMPS AND WELDING

EQUIPMENT

ORDER CODES

PART NUMBER

STP11NM60FD

STP11NM60FDFP

STB11NM60FDT4

STB11NM60FD-1

MARKING

P11NM60FD

P11NM60FDFP

B11NM60FD

PACKAGE

TO-220

TO-220FP

PAK

PACKAGING

TUBE

TAPE & REEL

TUBE

February 2004

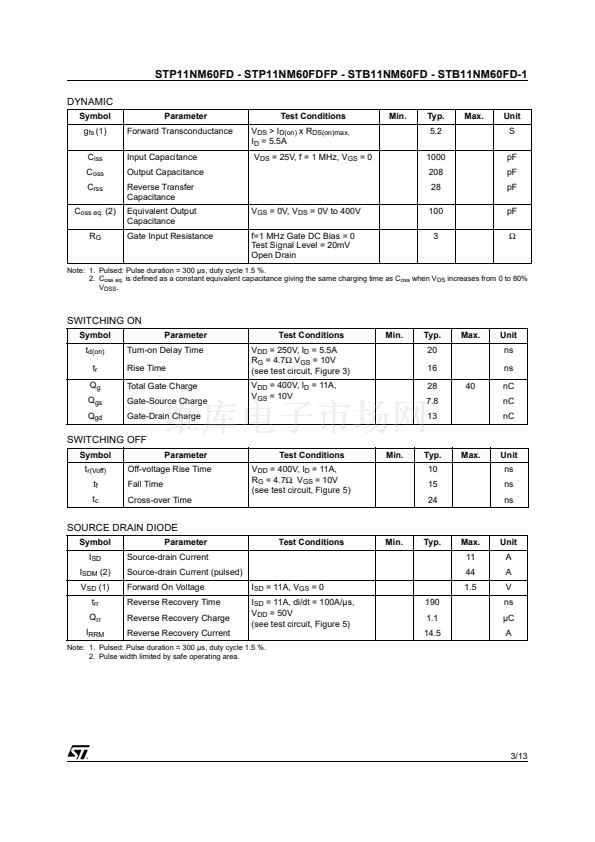

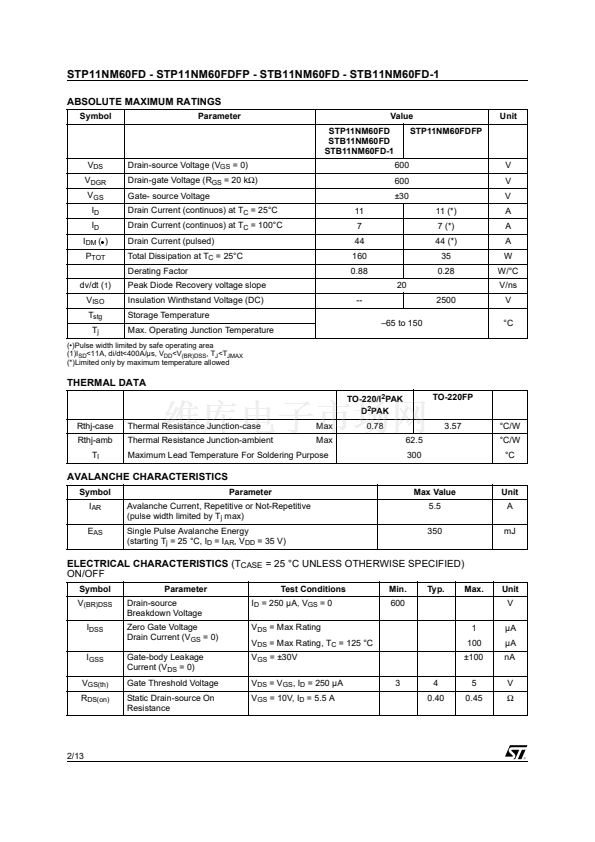

1/13

其它有關文件
STB11NM60FD View All Specifications
標準包裝
1
類別
分離式半導體產品
家庭
FET - 單
系列
FDmesh™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
600V
電流 - 連續漏極(Id) @ 25° C
11A
開態Rds（最大）@ Id, Vgs @ 25° C
450 毫歐 @ 5.5A，10V
Id 時的 Vgs(th)（最大）
5V @ 250µA
閘電荷(Qg) @ Vgs
40nC @ 10V
輸入電容 (Ciss) @ Vds
900pF @ 25V
功率 - 最大
160W
安裝類型
表面貼裝
封裝/外殼
TO-263-3，D²Pak（2 引線+接片），TO-263AB
供應商設備封裝
D2PAK
包裝
Digi-Reel?
其它名稱
497-3511-6
