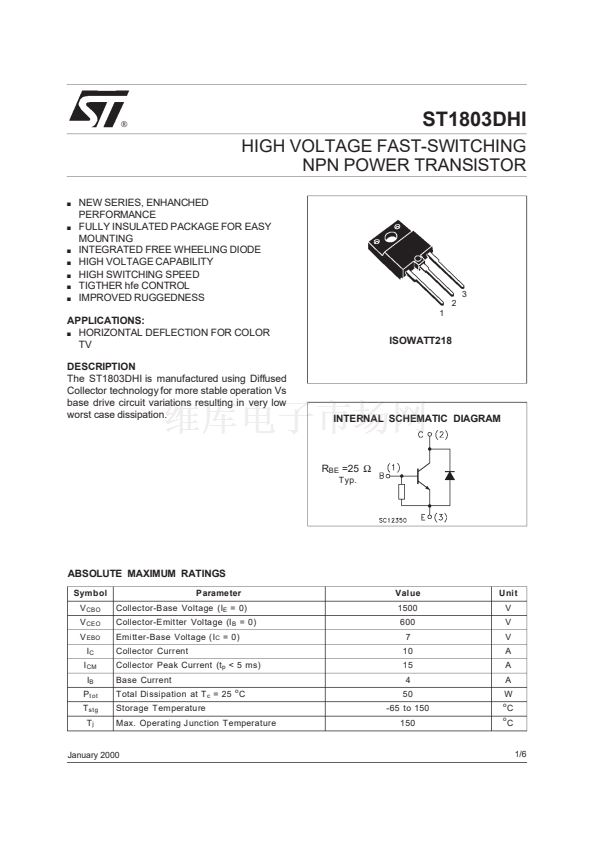

ST1803DHI
HIGH VOLTAGE FAST-SWITCHING
NPN POWER TRANSISTOR
s
s
s
s
s
s
s
NEW SERIES, ENHANCHED
PERFORMANCE
FULLY INSULATED PACKAGE FOR EASY
MOUNTING
INTEGRATED FREE WHEELING DIODE
HIGH VOLTAGE CAPABILITY
HIGH SWITCHING SPEED
TIGTHER hfe CONTROL
IMPROVED RUGGEDNESS
1
3
2
APPLICATIONS:
s
HORIZONTAL DEFLECTION FOR COLOR
TV
DESCRIPTION
The ST1803DHI is manufactured using Diffused
Collector technology for more stable operation Vs
base drive circuit variations resulting in very low
worst case dissipation.
ISOWATT218
INTERNAL SCHEMATIC DIAGRAM
R
BE
=25
鈩?/div>
T yp.
ABSOLUTE MAXIMUM RATINGS
Symbol
V
CBO
V
CEO
V
EBO
I
C
I
CM
I
B
P
t ot
T
stg
T
j
Parameter
Collector-Base Voltage (I
E
= 0)
Collector-Emitter Voltage (I
B
= 0)
Emitt er-Base Voltage (I
C
= 0)
Collector Current
Collector Peak Current (t
p
< 5 ms)
Base Current
Total Dissipation at T
c
= 25
o
C
St orage Temperature
Max. Operating Junction T emperature
Value
1500
600
7
10
15
4
50
-65 to 150
150
Uni t
V
V
V
A
A
A
W
o
o
C
C
January 2000
1/6
