SFH620A-2 Datasheet

IC型號：
SFH620A-2
PDF描述：
Optocoupler, Phototransistor Output, AC Input
文件大?。?/label>
253.91KB
PDF頁數：
8頁
芯片廠家：
VISHAY

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

VISHAY

SFH620A / SFH6206

Vishay Semiconductors

Optocoupler, Phototransistor Output, AC Input

Features

鈥?Good CTR Linearity Depending on

Forward Current

鈥?Isolation Test Voltage, 5300 V

RMS

鈥?High Collector-emitter Voltage, V

CEO

= 70 V

鈥?Low Saturation Voltage

鈥?Fast Switching Times

鈥?Low CTR Degradation

鈥?Temperature Stable

鈥?Low Coupling Capacitance

鈥?End-Stackable, .100 "(2.54 mm) Spacing

鈥?High Common-Mode Interference Immunity

A/C

C/A

i179080

Agency Approvals

鈥?/div>

UL - File No. E52744 System Code J

CSA 93751

BSI IEC60950 IEC60965

DIN EN 60747-5-2(VDE0884)

DIN EN 60747-5-5 pending

Available with Option 1

Creepage and clearance distances of > 8.0 mm are

achieved with option 6. This version complies with

IEC 60950 (DIN VDE 0805) for reinforced insulation

to an operation voltage of 400 V

RMS

or DC.

Order Information

Part

SFH620A-1

SFH620A-2

SFH620A-3

Remarks

CTR 40 - 125 %, DIP-4

CTR 63 - 200 %, DIP-4

CTR 100 - 320 %, DIP-4

CTR 40 - 125 %, SMD-4

CTR 63 - 200 %, SMD-4

CTR 100 - 320 %, SMD-4

CTR 40 - 125 %, DIP-4 mil (option 6)

CTR 63 - 200 %, DIP-4 mil (option 6)

CTR 63 - 200 %, SMD-4 (option 7)

CTR 100 - 320 %, DIP-4 mil (option 6)

Description

The SFH620A (DIP) and SFH6206 (SMD) feature a

high current transfer ratio, low coupling capacitance

and high isolation voltage. These couplers have a

GaAs infrared diode emitter, which is optically cou-

pled to a silicon planar phototransistor detector, and

is incorporated in a plastic DIP-4 or SMD package.

The coupling devices are designed for signal trans-

mission between two electrically separated circuits.

The couplers are end-stackable with 2.54 mm lead

spacing.

SFH6206-1

SFH6206-2

SFH6206-3

SFH620A-1-X006

SFH620A-2-X006

SFH620A-2-X007

SFH620A-3-X006

For additional information on the available options refer to

Option Information.

Document Number 83675

Rev. 1.4, 26-Apr-04

www.vishay.com

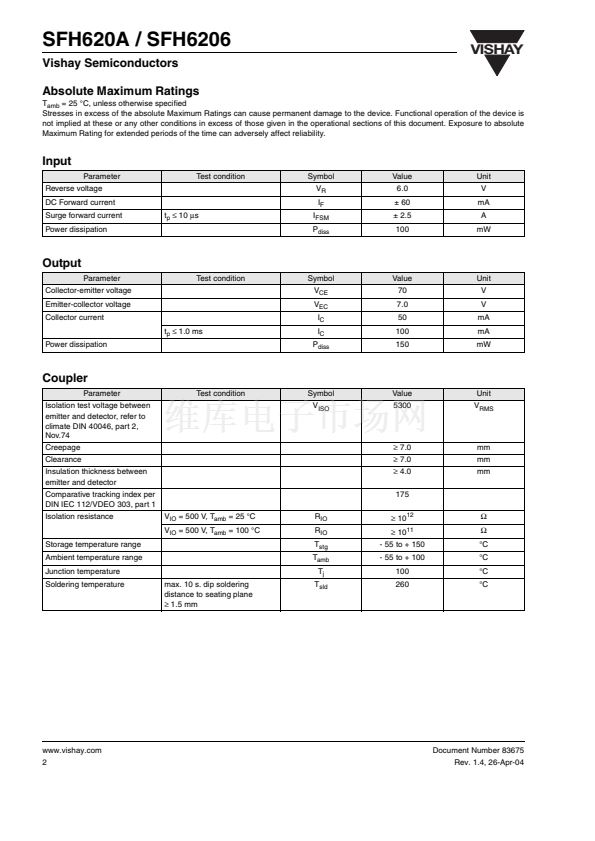

數據列表
SFH620(6)_A
標準包裝
4,000
類別
隔離器
家庭
光隔離器 - 晶體管，光電輸出
系列
-
通道數
1
輸入類型
AC，DC
電壓 - 隔離
5300Vrms
電流傳輸比（最小值）
22% @ 1mA
電流傳輸比（最大）
200% @ 10mA
輸出電壓
70V
電流 - 輸出 / 通道
50mA
電流 - DC 正向(If)
±60mA
Vce飽和（最大）
400mV
輸出類型
晶體管
安裝類型
通孔
封裝/外殼
4-DIP（0.300"，7.62mm）
包裝
管件
其它名稱
751-1358-5SFH620A-2GISFH620A-2GI-ND
