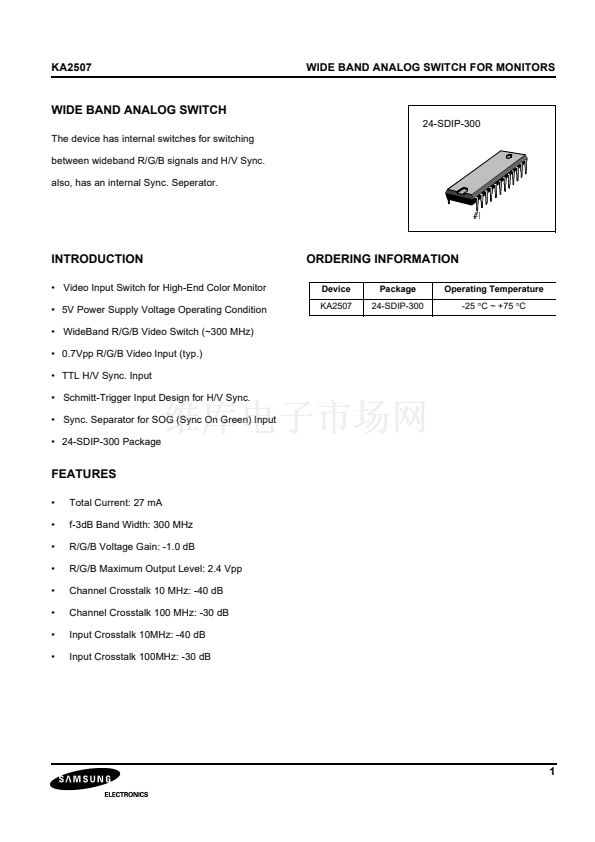

KA2507
WIDE BAND ANALOG SWITCH FOR MONITORS
WIDE BAND ANALOG SWITCH
24-SDIP-300
The device has internal switches for switching
between wideband R/G/B signals and H/V Sync.
also, has an internal Sync. Seperator.
INTRODUCTION
鈥?Video Input Switch for High-End Color Monitor
鈥?5V Power Supply Voltage Operating Condition
鈥?WideBand R/G/B Video Switch (~300 MHz)
鈥?0.7Vpp R/G/B Video Input (typ.)
鈥?TTL H/V Sync. Input
鈥?Schmitt-Trigger Input Design for H/V Sync.
鈥?Sync. Separator for SOG (Sync On Green) Input
鈥?24-SDIP-300 Package
ORDERING INFORMATION
Device
KA2507
Package
24-SDIP-300
Operating Temperature
-25
擄C
~ +75
擄C
FEATURES
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>

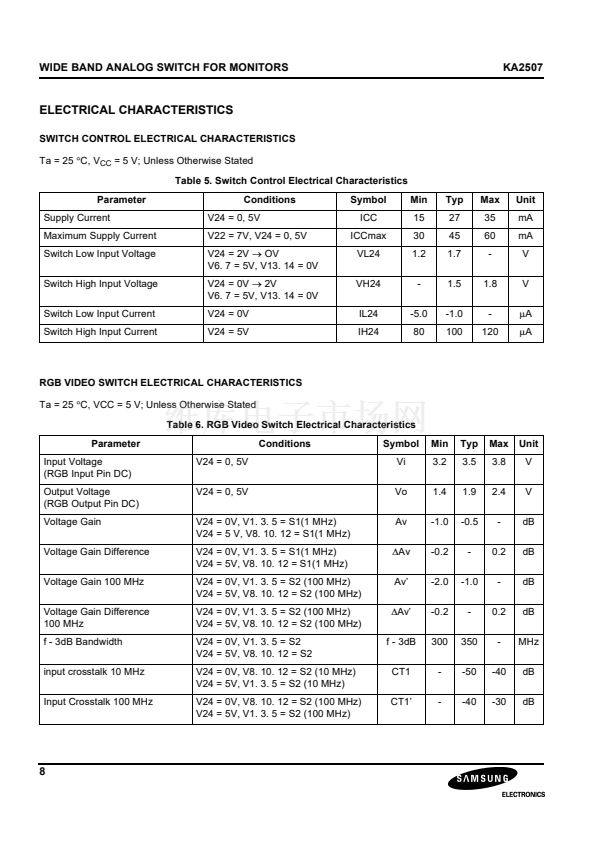

Total Current: 27 mA
f-3dB Band Width: 300 MHz
R/G/B Voltage Gain: -1.0 dB
R/G/B Maximum Output Level: 2.4 Vpp

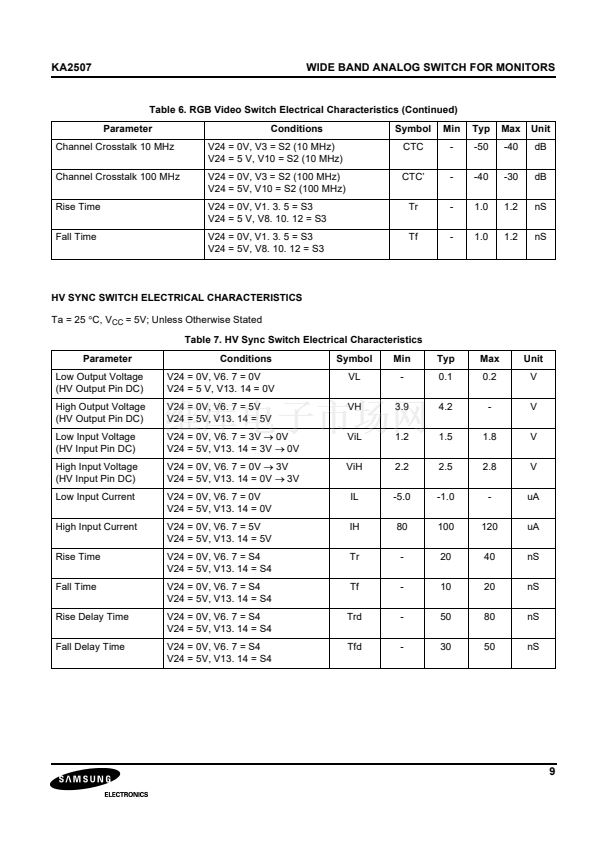

Channel Crosstalk 10 MHz: -40 dB
Channel Crosstalk 100 MHz: -30 dB
Input Crosstalk 10MHz: -40 dB
Input Crosstalk 100MHz: -30 dB
1
