PT40QPx45

PT40QPx45

Pulse Power Thyristor Switch

Preliminary Information

Replaces November 1999 version, DS5267-1.1

DS5267-1.4 April 2000

APPLICATIONS

q

q

q

Pulse Power

Crowbars

Ignitron Replacement

KEY PARAMETERS

4500V

V

DRM

I

T(AV)

760A

I

TSM

13000A

dI/dt

5000A/

碌

s

FEATURES

q

q

q

Double Side Cooling

Fast Turn-on

Low Turn-on Losses

VOLTAGE RATINGS

Type Number

Repetitive Peak

Voltages

V

DRM

/V

RRM

V

4500/16

Conditions

PT40QPx45

T

vj

= 0藲 to 125藲C,

I

DRM

= I

RRM

= 50mA,

V

DRM

, V

RRM

t

p

= 10ms

Outline type code: P.

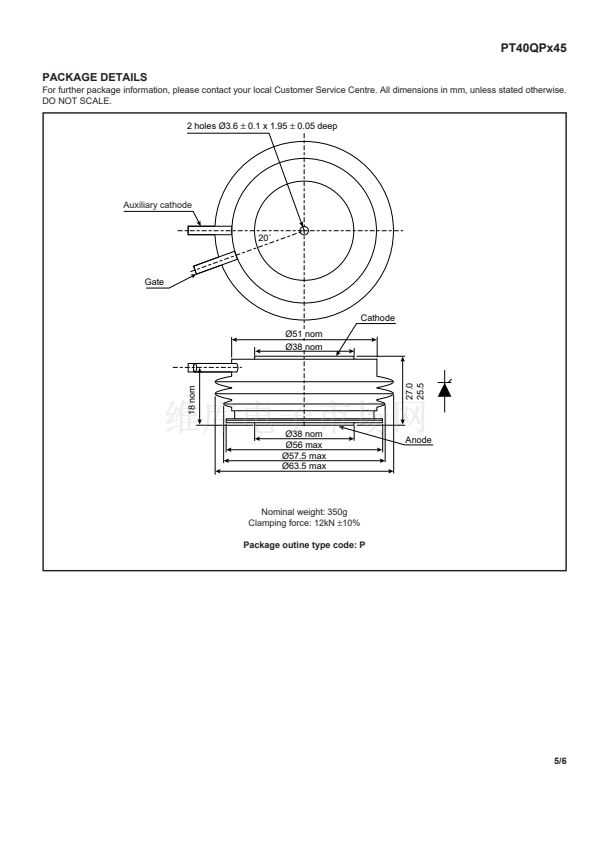

See Package Details for further information.

Lower voltage grades available.

Fig.1 Package outline

CURRENT RATINGS

Symbol

Double Side Cooled

I

T(AV)

I

T(RMS)

Mean on-state current

RMS value

Half wave resistive load, T

case

= 80

o

C

T

case

= 80

o

C

760

1190

A

A

Parameter

Conditions

Max.

Units

1/6
