NC7SZ66M5 Datasheet

  • NC7SZ66M5

  • SPST Analog Switch

  • 8頁

  • ETC

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

NC7SZ66 TinyLogic錚?Low Voltage UHS Single SPST Normally Open Analog Switch or 1-Bit Bus Switch
November 1996
Revised January 2001
NC7SZ66
TinyLogic
錚?/div>
Low Voltage UHS Single SPST
Normally Open Analog Switch or 1-Bit Bus Switch
General Description
The NC7SZ66 is a ultra high-speed (UHS) CMOS compati-
ble single-pole/single-throw (SPST) analog switch or 1-bit
bus switch. The LOW on resistance of the switch allows
inputs to be connected to outputs with minimal propagation
delay and without generating additional ground bounce
noise. The device is organized as a 1-bit switch with a
switch enable (OE) signal. When OE is HIGH, the switch is
on and Port A is connected to Port B. When OE is LOW,
the switch is open and a high-impedance state exists
between the two ports.
Features
s
Space saving SOT23 or SC70 5-lead package
s
Broad V
CC
Operating Range 1.65V鈥?.5V
s
Rail-to-rail signal handling
s
5
鈩?/div>
switch connection between two ports
s
Minimal propagation delay through the switch
s
Low I
CC
s
Zero bounce in flow-through mode
s
Control input compatible with CMOS input levels
s
>
250 MHz
鈭?/div>
3dB bandwidth
Ordering Code:
Order
Number
NC7SZ66M5
NC7SZ66M5X
NC7SZ66P5
NC7SZ66P5X
Package
Number
MA05B
MA05B
MAA05A
MAA05A
Product Code
Top Mark
7Z66
7Z66
Z66
Z66
Package Description
5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
Supplied As
250 Units on Tape and Reel
3k Units on Tape and Reel
250 Units on Tape and Reel
3k Units on Tape and Reel
Logic Symbol
Analog Symbol
Pin Descriptions
Pin Names
OE
A
B
Description
Switch Enable Input
Bus A I/O
Bus B I/O
Connection Diagram
Function Table
OE
L
H
B
0
HIGH-Z State
A
0
Function
Disconnect
Connect
(Top View)
TinyLogic錚?is a trademark of Fairchild Semiconductor Corporation.
漏 2001 Fairchild Semiconductor Corporation
DS012177
www.fairchildsemi.com

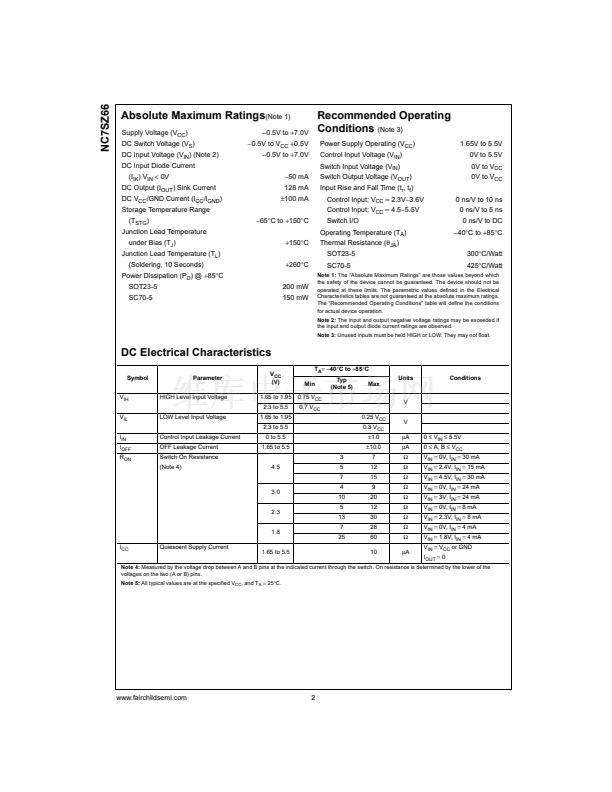

NC7SZ66M5 產品屬性

  • 250

  • 集成電路 (IC)

  • 邏輯 - 信號開關，多路復用器，解碼器

  • 7SZ

  • 總線開關

  • 1 x 1:1

  • 1

  • -

  • 單電源

  • 1.65 V ~ 5.5 V

  • -40°C ~ 85°C

  • 表面貼裝

  • SC-74A，SOT-753

  • SOT-23-5

  • 帶卷 (TR)

  • NC7SZ66M5TR
