NC7ST04P5X Datasheet

  • NC7ST04P5X

  • TinyLogic HST Inverter

  • 7頁

  • FAIRCHILD

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

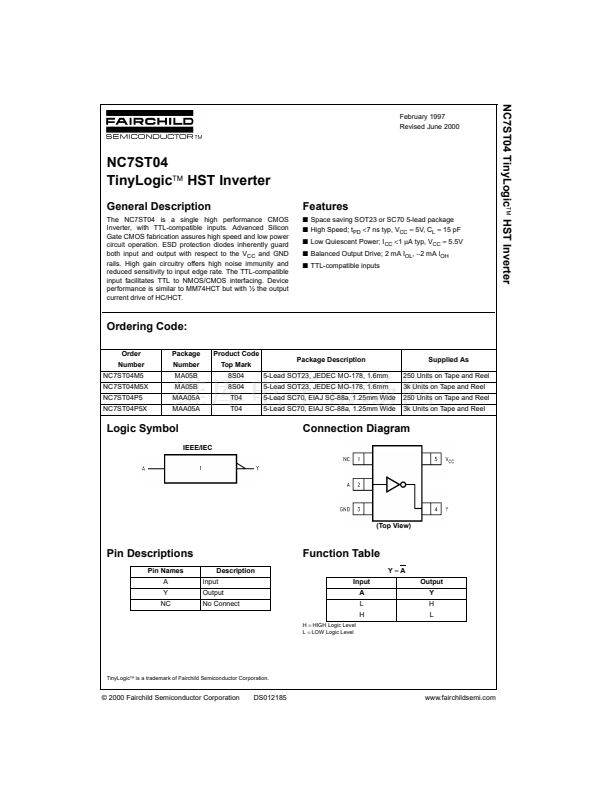

NC7ST04 TinyLogic錚?HST Inverter
February 1997
Revised June 2000
NC7ST04
TinyLogic
錚?/div>
HST Inverter
General Description
The NC7ST04 is a single high performance CMOS
Inverter, with TTL-compatible inputs. Advanced Silicon
Gate CMOS fabrication assures high speed and low power
circuit operation. ESD protection diodes inherently guard
both input and output with respect to the V
CC
and GND
rails. High gain circuitry offers high noise immunity and
reduced sensitivity to input edge rate. The TTL-compatible
input facilitates TTL to NMOS/CMOS interfacing. Device
performance is similar to MM74HCT but with 錕?frac12; the output
current drive of HC/HCT.
Features
s
Space saving SOT23 or SC70 5-lead package
s
High Speed; t
PD
<
7 ns typ, V
CC
=
5V, C
L
=
15 pF
s
Low Quiescent Power; I
CC
<
1
碌
A typ, V
CC
=
5.5V
s
Balanced Output Drive; 2 mA I
OL
,
鈭?/div>
2 mA I
OH
s
TTL-compatible inputs
Ordering Code:
Order
Number
NC7ST04M5
NC7ST04M5X
NC7ST04P5
NC7ST04P5X
Package
Number
MA05B
MA05B
MAA05A
MAA05A
Product Code
Top Mark
8S04
8S04
T04
T04
Package Description
5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
Supplied As
250 Units on Tape and Reel
3k Units on Tape and Reel
250 Units on Tape and Reel
3k Units on Tape and Reel
Logic Symbol
IEEE/IEC
Connection Diagram
(Top View)
Pin Descriptions
Pin Names
A
Y
NC
Description
Input
Output
No Connect
Function Table
Y
=
A
Input
A
L
H
H
=
HIGH Logic Level
L
=
LOW Logic Level
Output
Y
H
L
TinyLogic錚?is a trademark of Fairchild Semiconductor Corporation.
漏 2000 Fairchild Semiconductor Corporation
DS012185
www.fairchildsemi.com

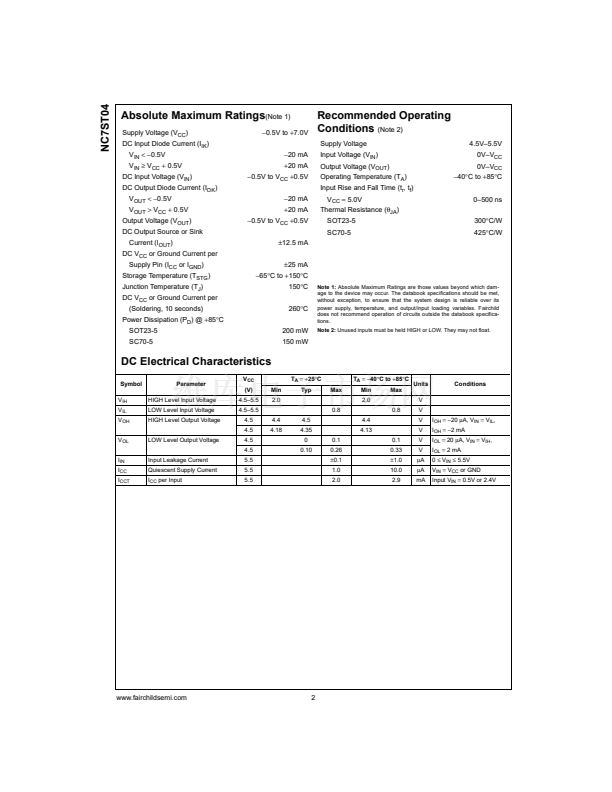

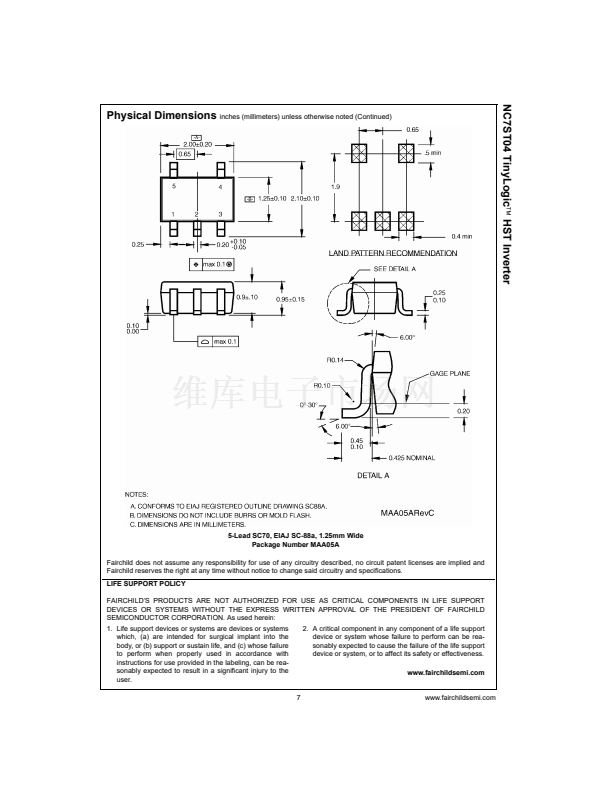

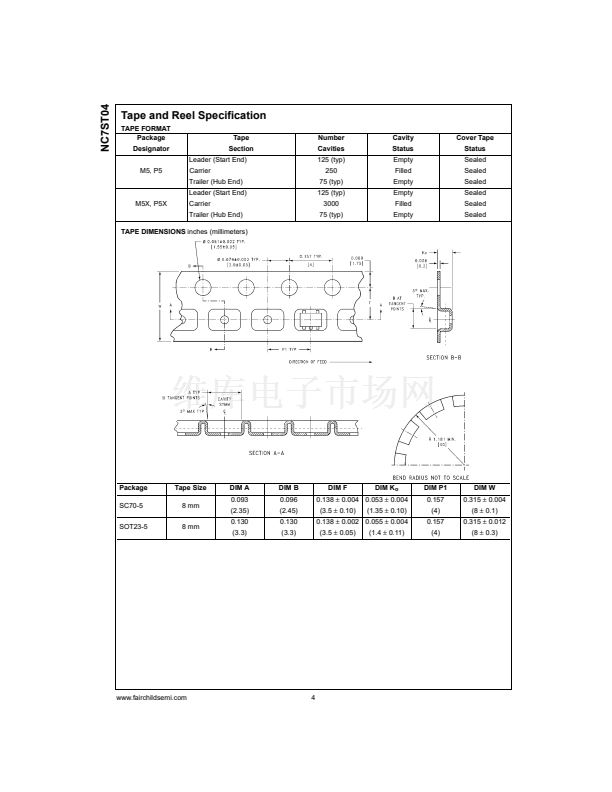

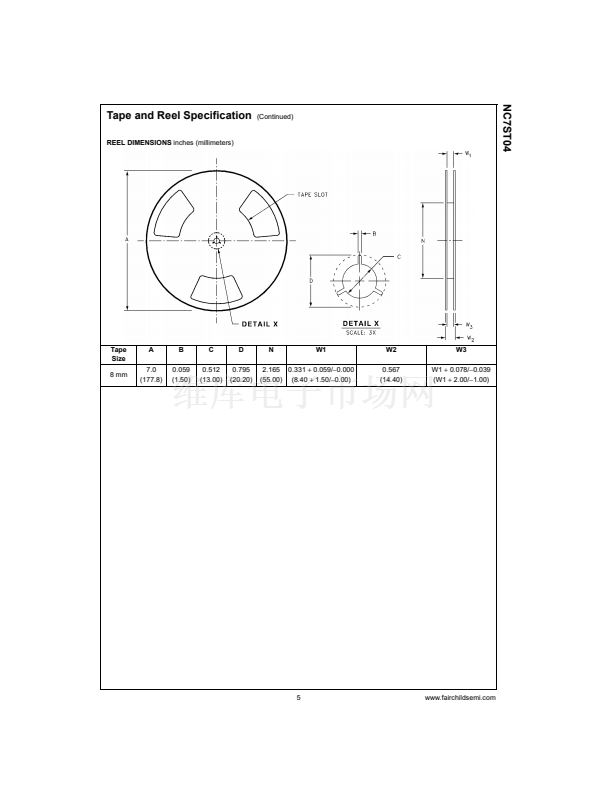

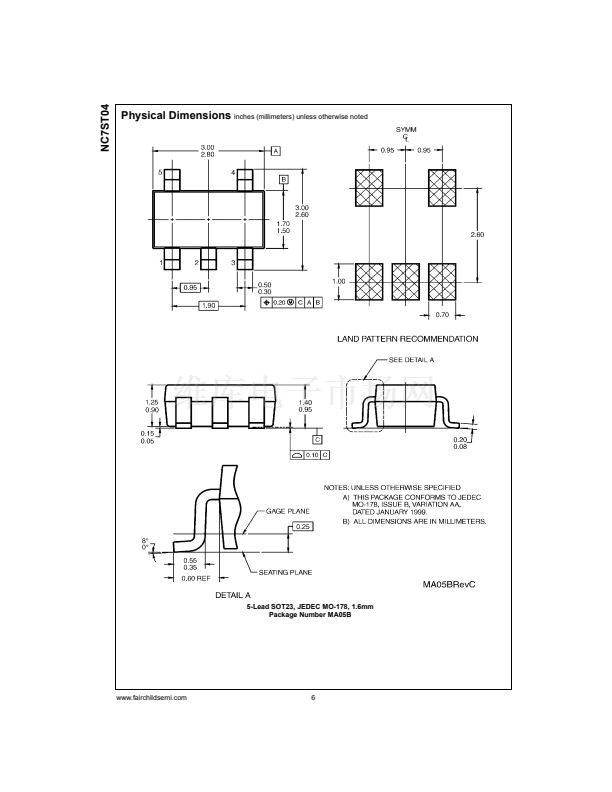

NC7ST04P5X 產品屬性

  • 3,000

  • 集成電路 (IC)

  • 邏輯 - 柵極和逆變器

  • 7ST

  • 逆變器，緩沖器

  • 1

  • 1

  • -

  • 4.5 V ~ 5.5 V

  • 1µA

  • 2mA，2mA

  • 0.8V

  • 2V

  • 26ns @ 5.5V，50pF

  • -40°C ~ 85°C

  • 表面貼裝

  • SC-70-5

  • 6-TSSOP（5 引線），SC-88A，SOT-353

  • 帶卷 (TR)

  • NC7ST04P5X-NDNC7ST04P5XTR
