NC7ST02M5 Datasheet

  • NC7ST02M5

  • TinyLogic HST 2-Input NOR Gate

  • 7頁

  • FAIRCHILD

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

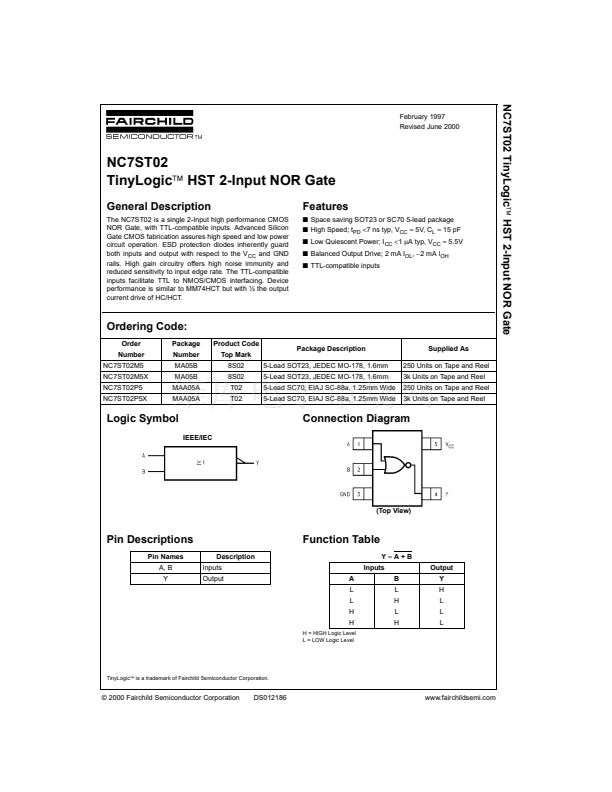

NC7ST02 TinyLogic錚?HST 2-Input NOR Gate
February 1997
Revised June 2000
NC7ST02
TinyLogic
錚?/div>
HST 2-Input NOR Gate
General Description
The NC7ST02 is a single 2-Input high performance CMOS
NOR Gate, with TTL-compatible inputs. Advanced Silicon
Gate CMOS fabrication assures high speed and low power
circuit operation. ESD protection diodes inherently guard
both inputs and output with respect to the V
CC
and GND
rails. High gain circuitry offers high noise immunity and
reduced sensitivity to input edge rate. The TTL-compatible
inputs facilitate TTL to NMOS/CMOS interfacing. Device
performance is similar to MM74HCT but with 錕?frac12; the output
current drive of HC/HCT.
Features
s
Space saving SOT23 or SC70 5-lead package
s
High Speed; t
PD
<
7 ns typ, V
CC
=
5V, C
L
=
15 pF
s
Low Quiescent Power; I
CC
<
1
碌
A typ, V
CC
=
5.5V
s
Balanced Output Drive; 2 mA I
OL
,
鈭?/div>
2 mA I
OH
s
TTL-compatible inputs
Ordering Code:
Order
Number
NC7ST02M5
NC7ST02M5X
NC7ST02P5
NC7ST02P5X
Package
Number
MA05B
MA05B
MAA05A
MAA05A
Product Code
Top Mark
8S02
8S02
T02
T02
Package Description

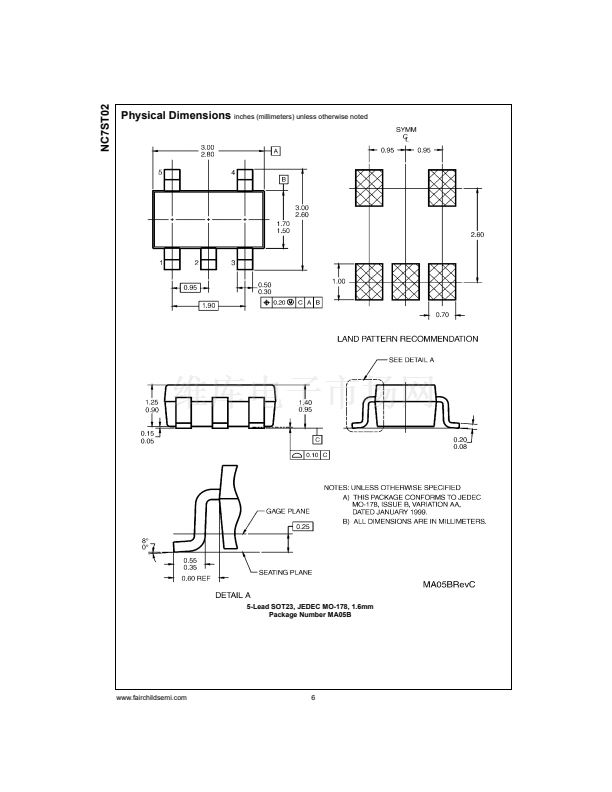

5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SOT23, JEDEC MO-178, 1.6mm

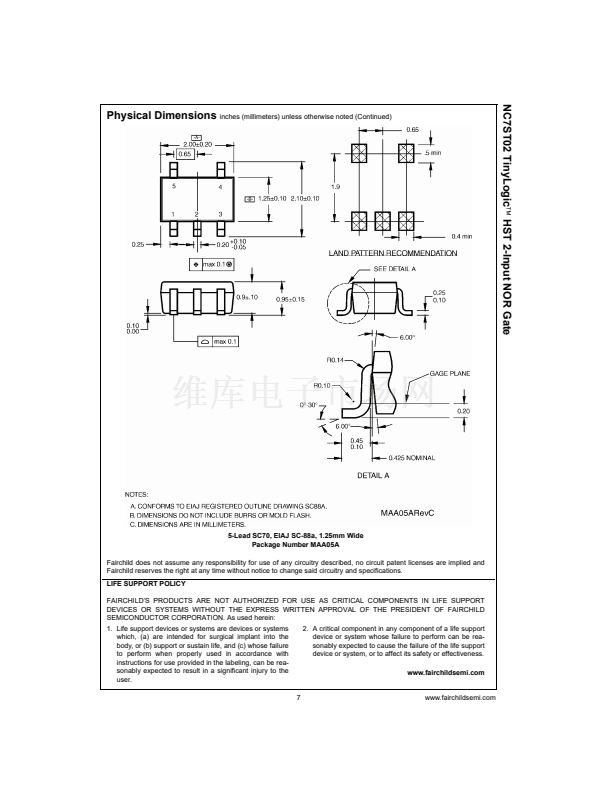

5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
Supplied As
250 Units on Tape and Reel
3k Units on Tape and Reel
250 Units on Tape and Reel
3k Units on Tape and Reel
Logic Symbol
IEEE/IEC
Connection Diagram
(Top View)
Pin Descriptions
Pin Names
A, B
Y
Description
Inputs
Output
Function Table
Y
=
A+B
Inputs
A
L
L
H
H
H = HIGH Logic Level
L = LOW Logic Level
Output
B
L
H
L
H
Y
H
L
L
L
TinyLogic錚?is a trademark of Fairchild Semiconductor Corporation.
漏 2000 Fairchild Semiconductor Corporation
DS012186
www.fairchildsemi.com

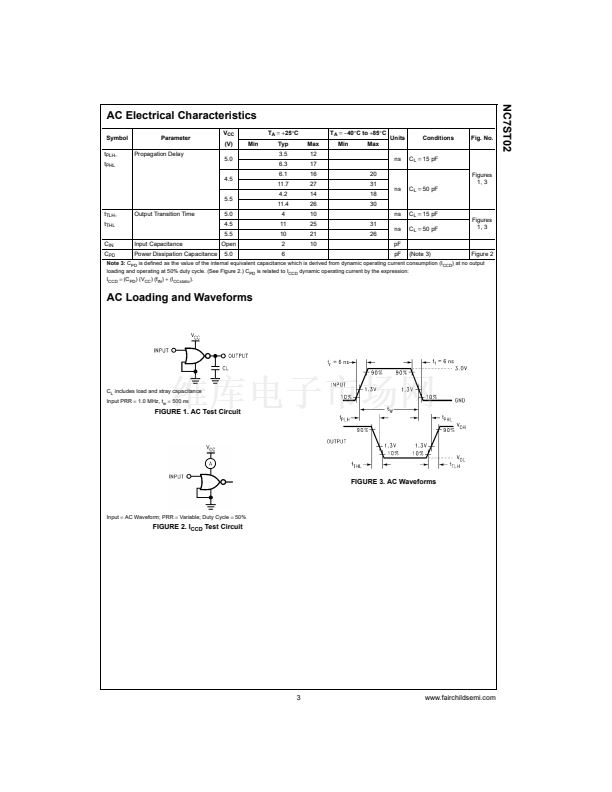

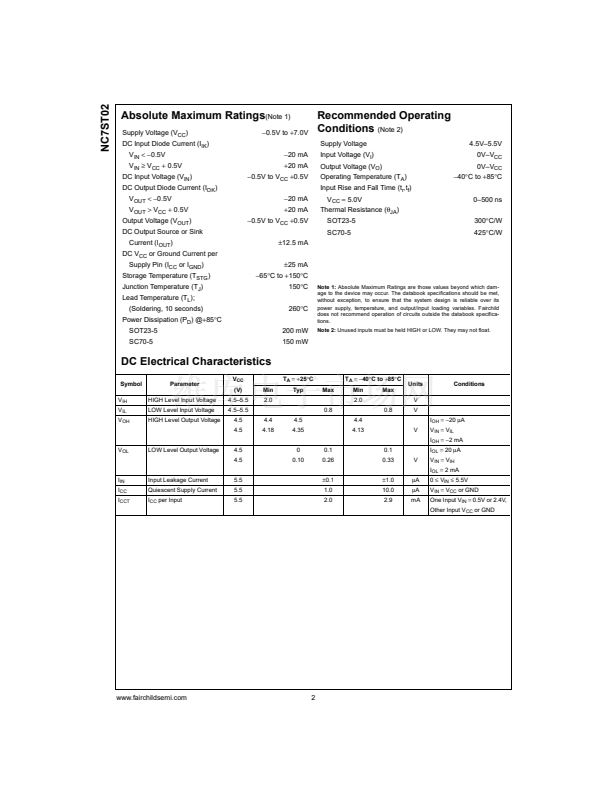

NC7ST02M5 產品屬性

  • 250

  • 集成電路 (IC)

  • 邏輯 - 柵極和逆變器

  • 7ST

  • 或非門

  • 1

  • 2

  • -

  • 4.5 V ~ 5.5 V

  • 1µA

  • 2mA，2mA

  • 0.8V

  • 2V

  • 26ns @ 5.5V，50pF

  • -40°C ~ 85°C

  • 表面貼裝

  • SOT-23-5

  • SC-74A，SOT-753

  • 帶卷 (TR)
