ISL9V5045S3S / ISL9V5045S3 N-Channel Ignition IGBT

August 2005

ISL9V5045S3S / ISL9V5045S3

EcoSPARK

N-Channel Ignition IGBT

500mJ, 450V

Features

SCIS Energy = 500mJ at T

= 25

Logic Level Gate Drive

General Description

The ISL9V5045S3S and ISL9V5045S3 are next generation

ignition IGBTs that offer outstanding SCIS capability in the

industry standard D虜-Pak (TO-263) plastic package. This

device is intended for use in automotive ignition circuits,

specifically as a coil drivers. Internal diodes provide voltage

clamping without the need for external components.

EcoSPARK鈩?/div>

devices can be custom made to specific

clamp voltages. Contact your nearest Fairchild sales office

for more information.

Applications

Automotive Ignition Coil Driver Circuits

Coil - On Plug Applications

Package

EMMITER

COLLECTOR

GATE

COLLECTOR

(FLANGE)

Symbol

COLLECTOR

GATE

EMITTER

GATE

COLLECTOR

(FLANGE)

JEDEC TO-263AB

-Pak

JEDEC TO-262AA

EMITTER

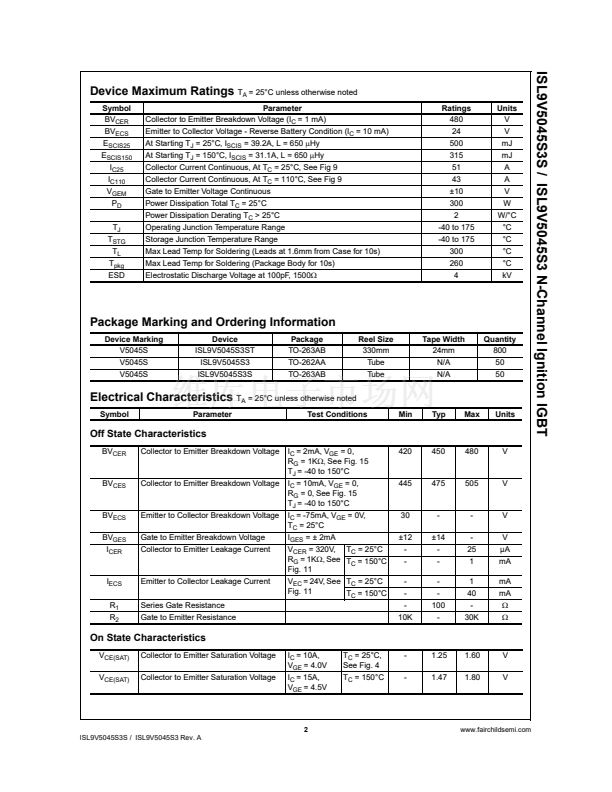

ISL9V5045S3S / ISL9V5045S3 Rev. A

www.fairchildsemi.com

標準包裝
400
類別
分離式半導體產品
家庭
IGBT - 單路
系列
EcoSPARK™
IGBT 類型
-
電壓 - 集電極發射極擊穿（最大）
480V
Vge, Ic時的最大Vce（開）
1.6V @ 4V，10A
電流 - 集電極 (Ic)（最大）
51A
功率 - 最大
300W
輸入類型
邏輯
安裝類型
表面貼裝
封裝/外殼
TO-263-3，D²Pak（2 引線+接片），TO-263AB
供應商設備封裝
D²PAK
包裝
管件
