74LVQ20 Datasheet

  • 74LVQ20

  • DUAL 4-INPUT NAND GATE

  • 8頁

  • STMICROELECTRONICS   STMICROELECTRONICS

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

74LVQ20
DUAL 4-INPUT NAND GATE
s
s
s
s
s
s
s
s
s
s
s
HIGH SPEED:
t
PD
= 5.3 ns (TYP.) at V
CC
= 3.3 V
COMPATIBLE WITH TTL OUTPUTS
LOW POWER DISSIPATION:
I
CC
= 2碌A(chǔ)(MAX.) at T
A
=25擄C
LOW NOISE:
V
OLP
= 0.3V (TYP.) at V
CC
= 3.3V
75鈩?TRANSMISSION LINE DRIVING
CAPABILITY
SYMMETRICAL OUTPUT IMPEDANCE:
|I
OH
| = I
OL
= 12mA (MIN) at V
CC
= 3.0 V
PCI BUS LEVELS GUARANTEED AT 24 mA
BALANCED PROPAGATION DELAYS:
t
PLH
鈮?/div>
t
PHL
OPERATING VOLTAGE RANGE:
V
CC
(OPR) = 2V to 3.6V
PIN AND FUNCTION COMPATIBLE WITH
74 SERIES 20
IMPROVED LATCH-UP IMMUNITY
SOP
TSSOP
ORDER CODES
PACKAGE
SOP
TSSOP
TUBE
74LVQ20M
T&R
74LVQ20MTR
74LVQ20TTR
DESCRIPTION
The 74LVQ20 is a low voltage CMOS DUAL
4-INPUT NAND GATE fabricated with sub-micron
silicon gate and double-layer metal wiring C
2
MOS
technology. It is ideal for low power and low noise
3.3V applications.
The internal circuit is composed of 3 stages
including buffer output, which enables high noise
immunity and stable output.
All inputs and outputs are equipped with
protection circuits against static discharge, giving
them 2KV ESD immunity and transient excess
voltage.

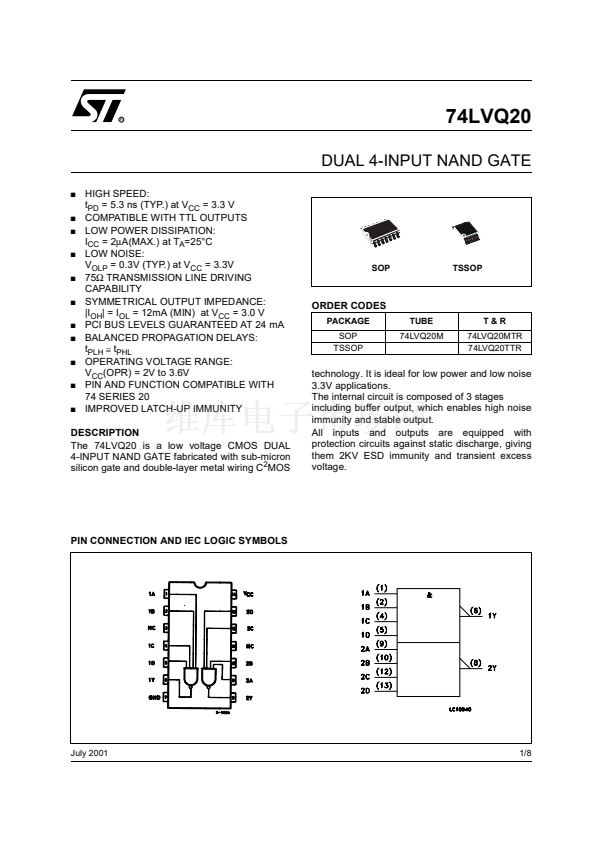

PIN CONNECTION AND IEC LOGIC SYMBOLS
July 2001
1/8
