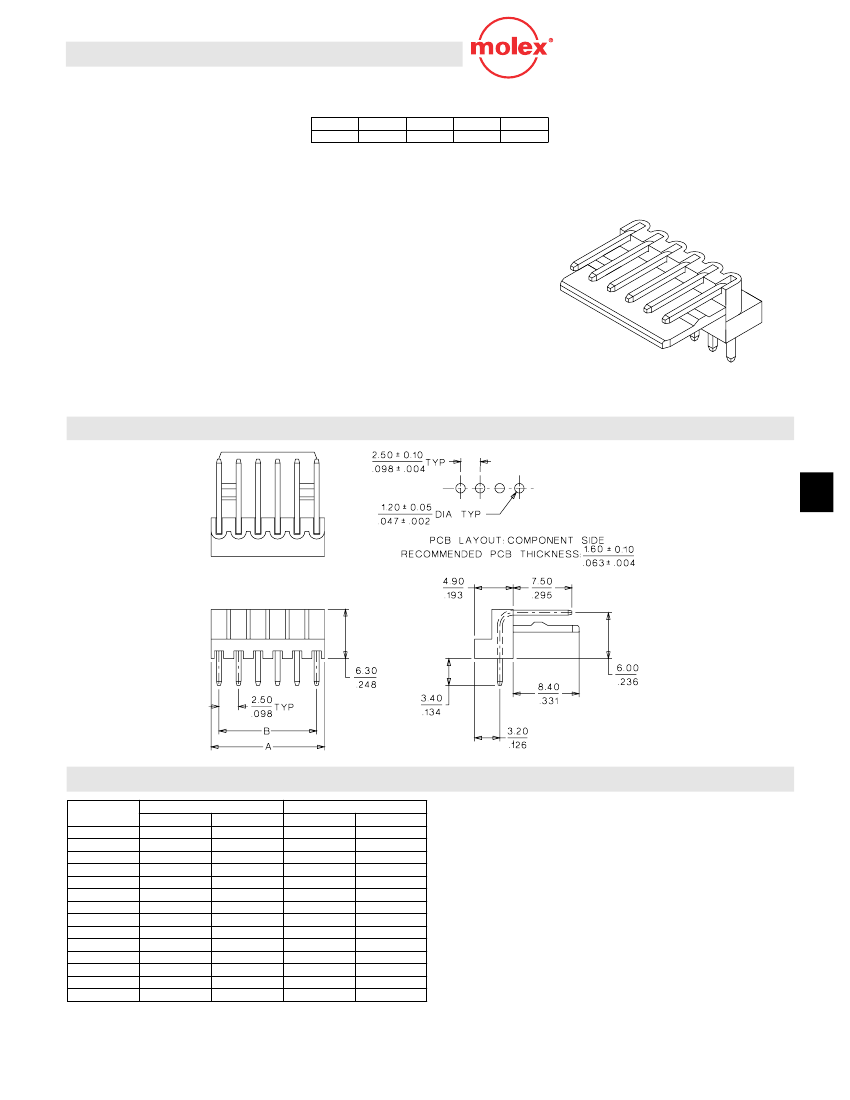

FEATURES AND SPECIFICATIONS

Features and Bene鏗乼s

Sizes 2 to 15 circuits

0.64mm (.025") square wire pins

Reference Information

Packaging: Bulk

UL File No.: E29179

CSA File No.: LR19980

Mates With: 5051 housings, KK

廬

2.50mm (.098")

and 5102-N

Designed In: Millimeters

Electrical

Voltage: 250V

Current:

AWG

Amperes

3.0

2.5

2.0

1.5

2.50mm (.098") Pitch

Header

5046

Right Angle

Friction Lock

Contact Resistance: 20m

鈩?/div>

max.

Dielectric Withstanding Voltage: 1000V AC/1 min.

Insulation Resistance: 1000 M

鈩?/div>

min.

Physical

Housing: 6/6 nylon, UL 94V-0

Contact: Brass

Plating: See Table

Temperature: -40 to +105藲C

ORDERING INFORMATION AND DIMENSIONS

Circuits

Order No.

Tin

Gold

鈥?22-05-1022

22-12-1022

鈥?22-05-1032

22-12-1032

鈥?22-05-1042

22-12-1042

鈥?22-05-1052

22-12-1052

鈥?22-05-1062

22-12-1062

鈥?22-05-1072

22-12-1072

鈥?22-05-1082

22-12-1082

鈥?22-05-1092

22-12-1092

鈥?22-05-1102

22-12-1102

鈥?22-05-1112

22-12-1112

鈥?22-05-1122

22-12-1122

鈥?22-05-1132

22-12-1132

鈥?22-05-1142

22-12-1142

鈥?22-05-1152

22-12-1152

Dimension

4.50 (.177)

2.50 (.098)

7.00 (.276)

5.00 (.197)

9.50 (.374)

7.50 (.295)

12.00 (.472)

10.00 (.394)

14.50 (.571)

12.50 (.492)

17.00 (.669)

15.00 (.591)

19.50 (.768)

17.50 (.689)

22.00 (.866)

20.00 (.787)

24.50 (.964)

22.50 (.886)

27.00 (1.063)

25.00 (.984)

29.50 (1.161)

27.50 (1.083)

32.00 (1.260)

30.00 (1.181)

34.50 (1.358)

32.50 (1.279)

37.00 (1.457)

35.00 (1.378)

鈥?US Standard Product, available through Molex franchised distributors

990

J-13

PCB and Wire Connectors

22-05-1042 產品屬性

標準包裝
1
類別
連接器，互連式
家庭
矩形- 接頭，公引腳
系列
KK® 5046
觸點類型：
公形引腳
連接器類型
接頭，無罩
位置數
4
加載位置的數目
全部
間距
0.098"（2.50mm）
行數
1
行間距
-
觸點接合長度
0.295"（7.49mm）
安裝類型
通孔，直角
端子
焊接
緊固型
摩擦鎖
特點
-
觸點表面涂層
錫
觸點涂層厚度
200µin（5.08µm）
顏色
自然色
包裝
散裝
工具箱
WM9038-ND - KIT CONN MULTI WIRE-BOARD 556PCWM8541-ND - KIT MINI-LATCH 2.50MM WTB VERT RWM8540-ND - KIT MINI-LATCH 2.50MM RA WTB
配套產品
WM18771-ND - CONN RCPT HOUSING 4POS 2.5MMWM2022-ND - CONN HOUSING 4POS 2.5MM
其它名稱
002205104222-05-1042-NDWM18801
