全自動冰箱保護器
出處：liaozhihua 發(fā)布于：2008-02-05 00:00:00 | 1687 次閱讀
全自動冰箱保護器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
這個全自動冰箱保護器線路簡單、功能齊全、動作可靠靈敏，是電冰箱使用中有用的附件。

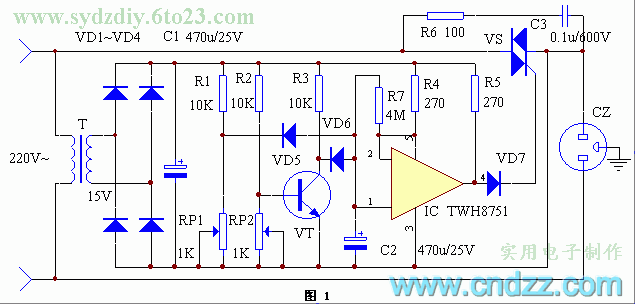

當電網電壓過高時，有可能使冰箱電機過熱燒毀。這是R2和RP2的分壓值增高，使三極管VT導通，隨之VD6導通，接著IC1導通，使VD7截止，可控硅VS關斷。調節(jié)RP2可設定過壓保護值。 R7和C2構成了斷電延時啟動電路。當斷電后又立即通電時，C2兩端電壓不能突變，使IC1②腳保護低電平而導通，從而使VD7截止，VS截止，保護了冰箱壓縮機。延時時間由R7及C2的數值決定，按圖中數值延時時間約為6分鐘。 元器件選擇與制作 元器件清單見下表。
本保護器制作調試都很簡單，故不詳述。調整RP1、RP2時，可用交流調壓器來模擬市電電壓的高低變化。 |
