IDT72V3680芯片的內部結構介紹
IDT72V3680屬于IDT公司的高密度supersyncTMⅡ36位系列存儲器IDT72V3640～3690中的一種，其存儲結構為16，384×36。這一系列CMOS工藝的FIFO（先入先出）芯片具有極大的深度。
其基本功能特點如下：
對讀／寫口都可進行靈活的總線寬度設置，可選擇不同的輸入／輸出數據線寬度（可在36 in 36 out；36 in 18 out；36in 9 out；18 in 36 out；9in 36 out中選擇）；
重傳操作延時很低且固定；
首字的寫入到讀出的延時很低且固定；
數據密度高達1Mbit；
操作時鐘可達166MHz；
可選大／小字節排列格式；
主復位方式可提供FIFO整體清零，部分復位只清掉存儲數據，但保留可編程設置項；
幾乎空／滿標志置位或無效操作可選擇同步或異步時間模式；
具有兩種時間工作模式，分別為IDT標準模式（采用和標志位）和FWFT首字直傳模式（采用標志位）；
讀寫操作采用獨立時鐘，并可異步操作；
采用TQFP（128引腳）和PBGA（144引腳）兩種封裝形式，其中PBGA封裝形式不僅可用JTAG口提供邊界掃描功能，還可選擇同步或者異步讀寫操作（只對PBGA封裝）；
與5V輸入兼容；
具有節電模式；
管腳可與更高密度的芯片IDT72V36100和IDT72V36110兼容。

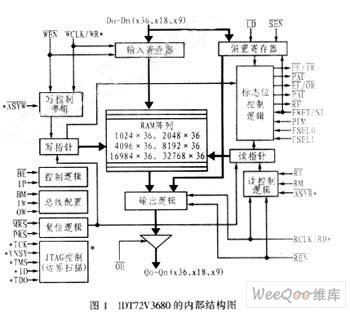

IDT72V3680的內部結構框圖如圖1所示。
|
|||
|
|
