基于TB6560的步進電機驅動電路設計

　　來源：西安丁業大學工業中心  作者：王黨利，寧生科，馬寶吉

　　引言

　　步進電機是一種將電脈沖轉化為角位移的執行機構。驅動器接收到一個脈沖信號后，驅動步進電機按設定的方向轉動一個固定的角度。首先，通過控制脈沖個數來控制角位移量，從而達到準確定位的目的；其次，通過控制脈沖頓率來控制電機轉動的速度和加速度，從而達到涮速的目的。目前，步進電機具有慣量低、定位精度高、無累積誤差、控制簡單等特點，在機電一體化產品中應用廣泛，常用作定位控制和定速控制。步進電機驅動電路常用的芯片有L297和L298組合應用、3977、8435等，這些芯片一般單相驅動電流在2 A左右，無法驅動更大功率電機，限制了其應用范圍。本文基于東芝公司2008年推出的步進電機驅動芯片TB6560提出了一種步進電機驅動電路的設計方案。

　　1步進電機驅動電路設計

　　1.1 TB6560簡介

　　TB6560是東芝公司推出的低功耗、高集成兩相混合式步進電機驅動芯片。其主要特點有：內部集成雙全橋MOSFET驅動；最高耐壓40 V，單相輸出最大電流3.5 A(峰值)；具有整步、1／2、1／8、1／16細分方式；內置溫度保護芯片，溫度大于150℃時自動斷開所有輸出；具有過流保護；采用HZIP25封裝。TB6560步進電機驅動電路主要包括3部分電路：控制信號隔離電路、主電路和自動半流電路。

　　1.2步進電機控制信號隔離電路

　　步進電機控制信號隔離電路如圖1所示，步進電機控制信號有3個(CLK、CW、ENABLE)，分別控制電機的轉角和速度、電機正反方向以及使能，均須用光耦隔離后與芯片連接。光耦的作用有兩個：首先，防止電機干擾和損壞接口板電路；其次，對控制信號進行整形。對CLK、CW信號，要選擇中速或高速光耦，保證信號耦合后不會發生滯后和畸變而影響電機驅動，且驅動板能滿足更高脈沖頻率驅動要求。本設計中選擇2片6N137高速光耦隔離CLK、CW，其信號傳輸速率可達到10 MHz，1片TLP521普通光耦隔離ENABLE信號。應用時注意：光耦的同向和反向輸出接法；光耦的前向和后向電源應該是單獨隔離電源，否則不能起到隔離干擾的作用。

　　1.3步進電機主電路

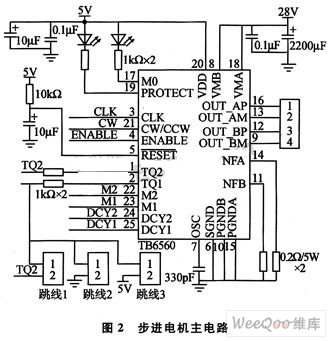

　　如圖2所示，步進電機主電路主要包括驅動電路和邏輯控制電路兩大部分。

　　驅動電路電源采用28 V，電壓范嗣為4.5～40 V，提高驅動電壓可增大電機在高頻范圍轉矩的輸出，電壓選擇要根據使用情況而定。VMB、VMA為步進電機驅動電源引腳，應接入瓷片去耦電容和電解電容穩壓。OUT_AP、OUT_AM、OUT_BP、OUT_BM引腳分別為電機2相輸出接口，由于內部集成了續流二極管，這4個輸出口不用像東芝公司的8435驅動芯片那樣外接二極管，從而極大地減小電路板的布線空間。NFA、NFB分別為電機A、B相最大驅動電流定義引腳，最大電流計算公式為IOUT(A)=0.5(V)／RNF(Ω)，若預先定義電機每相的最大驅動電流為2.5 A，取RNF=0.2 Ω，則PGNDA、PGNDB、SGND分別為電機A、B相驅動引腳地和邏輯電源地。

　　邏輯控制電路電源為5 V，VDD為邏輯電源引腳，應接入去耦電容和旁路電容減小干擾噪聲；M0、PROTECT為工作狀態和過流保護指示燈；RESET為芯片復位腳，低電平有效；OSC所接電容的大小決定了斬波器頻率，推薦100～1 000 pF，斬波頻率為400～44 kHz；M2、M1為細分設置引腳，外接撥碼開關可設定不同的細分值，如整步、半步、1／8細分、1／16細分。由于步進電機在低頻工作時，有振動大、噪聲大的缺點，需要細分解決。

　　步進電機的細分控制，從本質上講是通過對步進電機勵磁繞組中電流的控制，使步進電機內部的合成磁場為均勻的圓形旋轉磁場，從而實現步進電機步距角的細分。一般情況下，合成磁場矢量的幅值決定了步進電機旋轉力矩的大小，相鄰兩合成磁場矢量之間的夾角大小決定了步距角的大小。DCY2、DCY1外接撥碼開關設置電流衰減模式(0、25％、50％、100％)，用于滿足不同的步進電機需要。由于電機本身狀況、供電電源狀況及脈沖頻率等其他因素的影響，步進電機可能會產生高頻噪聲，通過電流衰減模式的設置可減小甚至消除這種噪聲。圖3顯示了衰減模式為0和50％時線圈電流的變化，可看出波形具有明顯的改善。

　　1.4步進電機自動半流電路

　　步進電機要減少發熱，就要減少銅損和鐵損。減少銅損就是減小電阻和電流，要求在選型時盡量選擇電阻小和額定電流小的電機，但是這往往與力矩和高速的要求相抵觸。對于已選定的電機，首先，應充分利用驅動器的自動半流控制功能和脫機功能，自動半流在電機處于靜態時自動減小電流，脫機功能是將輸出電機電流切斷；其次，細分驅動器由于電流波形接近正弦，諧波少，電機發熱也會較少。減少鐵損與電機驅動電壓有關，高壓驅動的電機雖然會帶來高速特性的提升，但也帶來發熱的增加。所以應當選擇合適的驅動電壓等級，兼顧高速性、平穩性和發熱、噪聲等指標。

　　為盡可能減小電機發熟，需要TB6560的TQ2和TQ1引腳電平在電機工作時設置為電流輸出最大，在電機不工作時電流減半甚至更小，故稱為“自動半流電路”。用NFA、NFB定義最大輸出電流后，通過TQ2和TQ1設置電流比率輸出，設為00、01、10、11時，輸出的電流分別為最大電流的100％、75％、50％、25％。改變電機的驅動電流，也就改變了電機輸出扭矩的大小。自動半流電路設計選用可重復觸發的單穩態電路芯片74CH123，用電機的驅動脈沖CLK作為單穩態電路的觸發脈沖。單穩態電路的反向輸出接TQ2引腳，電機驅動脈沖持續時TQ2一直保持低電平，無驅動脈沖時保持高電平。在圖2電路中，TQ1連接3個跳線帽。接跳線1，TQ2、TQ1始終同為高或低電平，驅動電流在25％～100％切換；接跳線2，TQ2始終為低，電流在50％～100％切換；接跳線3，電流在25％～75％切換�？筛鶕�(jù)工作驅動電流需要選擇不同跳線。

　　2步進電機失步和越步問題及解決方法

　　步進電機中產生的同步力矩?zé)o法使轉子速度跟隨定子磁場的旋轉速度，從而引起失步。失步產生的主要原因及解決方法：

　�、俨竭M電機的轉矩不足，拖動能力不夠，當驅動脈沖頻率達到某臨界值開始失步。由于步進電機的動態輸出轉矩隨著連續運行頻率的上升而降低，因而凡是比該頻率高的工作頻率都將產生失步。

　　有3種解決方法：可使步進電機產生的電磁轉矩增大，為此可在額定電流范圍內適當加大驅動電流；在高頻范圍轉矩不足時，適當提高驅動電路的驅動電壓；改用轉矩大的步進電動機等，也可使步進電機需要克服的轉矩減小，為此可適當降低電機運行頻率，以便提高電機的輸出轉矩。

　　②步進電機起動失步。由于步進電機自身及所帶負載存在慣性，當加速時間過短時會出現這一現象。應該設置合理的加速時間，使電機從低速度平穩上升到某個速度。

　�、鄄竭M電機產生共振也是引起失步的一個原因。步進電機處于連續運行狀態時，如果控制脈沖的頻率等于步進電機的固有頻率，將產生共振。在一個控制脈沖周期內，振動尚未得到充分衰減，下一個脈沖就已來到，因而在共振頻率附近動態誤差最大并導致步進電機失步。解決方法：減小步進電機的驅動電流；采用細分驅動方法和阻尼方法。

　　轉子在步進過程中獲得過多的能量時，轉子的平均速度會高于定子磁場的平均旋轉速度，使得步進電動機產生的輸出轉矩增大，從而使步進電機產生越步。

　　當步進電機存在越步時，可減小步進電動機的驅動電流，以便降低步進電機的輸出轉矩或使減速時間加長。

　　3試驗結果

　　設計時應該保證芯片邏輯電壓低于驅動電壓，否則芯片不能正常工作；在選取NFA、NFB檢流電阻時應選功率不小于2 W的無感電阻；對電機驅動電源及驅動輸出連線和地的印制板布線，應保證能穩定通過3 A電流；電源入口加熔斷器保護驅動電路，以免電機的電流過大燒毀電路板。設計的驅動器應用于雕刻機X、Y、Z三軸步進電機的驅動，經過試驗，雕刻的樣品如圖4所示。從最終結果看，精度滿足目標要求。

　　結語

　　本文提出了基于TB6500的步進電機驅動電路設計方案，并給出了步進電機失步和越步問題的解決方法。試驗證明，效果良好，達到預期目標。
