VRS51L3074工業生產過程控制系統設計方案

　　一、設計背景

　　火力發電廠原煤場堆取料機是使用卷纜（滑線）的大型設備，煤場堆取料機工作在非封閉環境，由于滑線電纜較長、長期工作環境溫度變化大，造成滑線電纜經常發生故障，使得膠帶機與堆取料機間無法實現正常連鎖工作。當膠帶機與堆取料機間不能正常連鎖很容易引起跑煤事故，造成設備損壞，影響安全生產，同時也帶來了一些安全隱患，該設計方案將對把斗輪機通過無線通訊的方式加入到程控流程中。

　　二、無線聯動示意圖

　　三、功能描述

　　主控芯片采用VRS51L3074-40QBG

　　1、40-MIPS 內置64KB Flash 存儲器和4352字節的SRAM以及8192字節的非易失性鐵電存儲器(FRAM)，滿足該系統設計的整體需求

　　2、獨立波特率發生器的UART1與美國MDS軍工無線數傳電臺通訊

　　3、獨立波特率發生器的UART2與RS485總線驅動芯片通訊

　　4、VRS51L3074兼容5V電壓的IO口控制固態繼電器

　　5、完全可配置的I2C接口（主機/從機）與FM6124-QG通訊，連續監控并保存各繼電器歷史操作記錄，F(xiàn)M6124內置RTC便于在記錄中加入時間戳

　　6、FM1105非易失性狀態存儲器，用于保存電源掉電前IO口控制狀態，并上電自動恢復

　　6.1、提供連續存取非易失性存儲器無需執行內存讀取操作和特殊IO口

　　6.2、提供信號存儲在頻率變更和無預知性突發情況下

　　6.3、非易失性存儲器設置無需系統開銷和額外的串行內存引腳

　　7、工業級溫度范圍 -40°C to +85°C

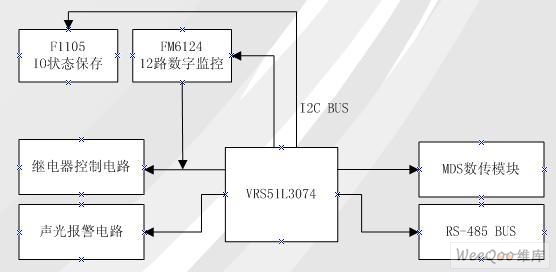

　　四、整體功能方塊圖

　　五、程序流程圖

　　六、設計功能實現

　　1、整機可靠安全運行，可用于室外嚴苛工作環境

　　2、完整的數據校驗機制，零誤碼率

　　3、遵循MODBUS通訊規約與QUANTUM系列PLC模塊通訊

　　4、繼電器操控頻率歷史記錄保存（帶有操作時間戳）

　　5、設備故障報警及記錄發生時間

　　6、IO掉電狀態保存，用來恢復掉電前外圍設備的工作狀態
