AN系A(chǔ)N5521集成電路實用檢測數據
AN5521是彩色電視機場輸出電路，內含場激勵、場輸出和脈沖放大電路等，可直接驅動場偏轉線圈，7腳單列直插式塑料封裝并帶散熱片，可與AN5515、D（00948CE等直接互換，該電路廣泛用于大屏幕彩色電視機場掃描輸出電路，在東芝2800XH（2506X）型彩電電路IC303上和在松下、東芝、康佳彩電上的正常工作電壓和在路電阻典型檢測數據分別如表1、表2所列，用MF14型三用表測得（電壓測量用DC擋，電阻測量用×100Ω擋）。

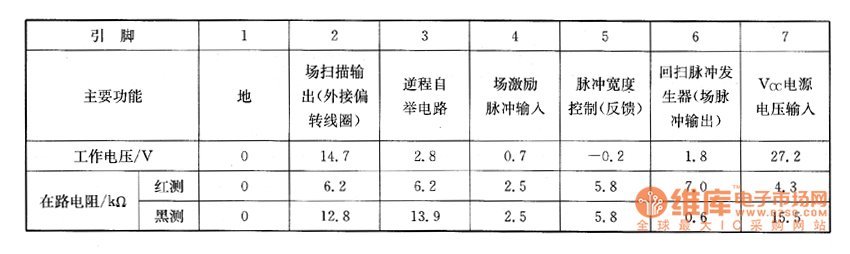

表1 AN5521在東芝2800XH（2506X）彩電上的檢測數據

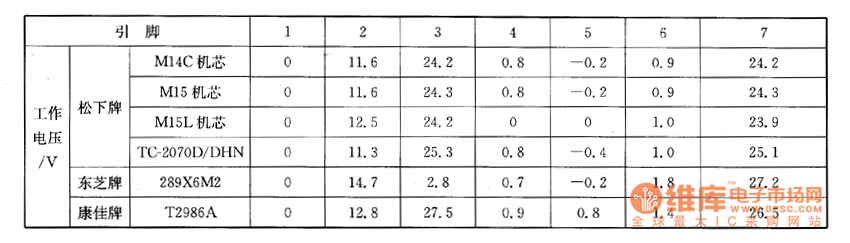

表2 AN5521在多種機芯（機型）彩電上的檢測數據
注意：在其它各種機芯（或機型）彩電上的正常工作電壓可參照表1、表2中所列檢測數據。
|
|||
|
|
|
