AN系A(chǔ)N5515集成電路實用檢測數據
AN5515是彩色電視機場掃描輸出集成電路，內含場激勵、場輸出電路和脈沖放大電路等，為7腳單列直插式塑料封裝并帶散熱片，可與AN5521、IX00948CE等直接互換，該電路廣泛用于彩色電視機場掃描輸出電路，在東芝2125XH型彩電電路IC303上和其它諸多彩電上的正常工作電壓和在路電阻典型檢測數據分別如表1、表2所列，用MF14型三用表測得（電壓測量用DC擋，電阻測量采用×100Ω擋）。

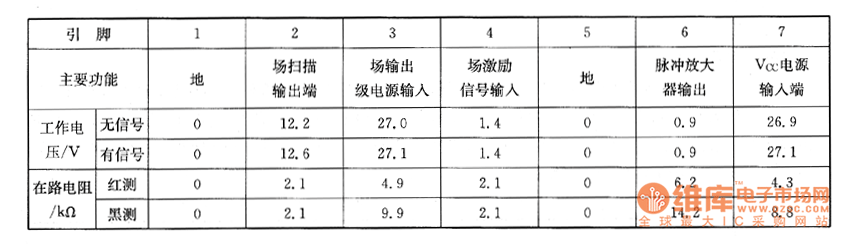

表1 AN5515在東芝2125XH型彩電上的檢測數據

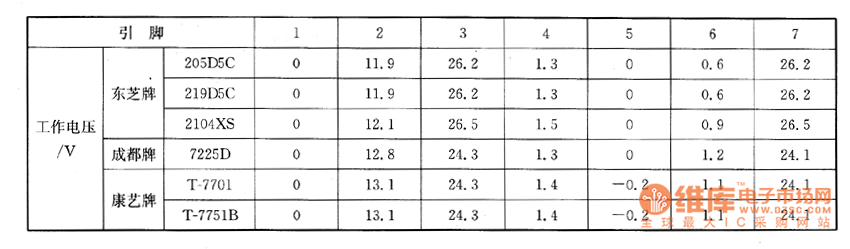

表2 AN5515在東芝、成都、康藝牌各型號彩電上正常工作電壓檢測數據
|
|||
|
|
|
