AN系列AN5071集成電路實用檢測數據

　　AN5071是電子開關電路，為9腳單列直插式塑料封裝，廣泛用于彩色電視機或錄像機的信號切換電路，在松下TC-830（即M12H機芯）、TC－29V30R（M16、MV3機芯）、IC-29GF70R（即M17、M17N機芯）等彩色電視機上用于電子調諧器（即高頻頭）的波段轉換電路，其正常工作電壓和在路電阻典型檢測數據分別如表1、表2、表3所列，用500型三用表測得（電壓測量用DC擋，電阻測量用×1kΩ擋）。

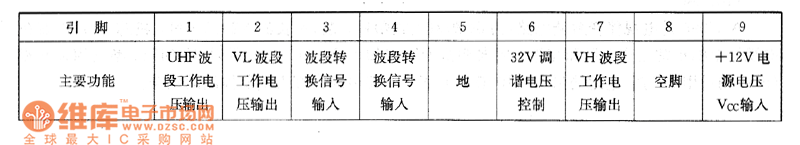

　　表1 AN5071在松下TC-830型彩電上的檢測數據

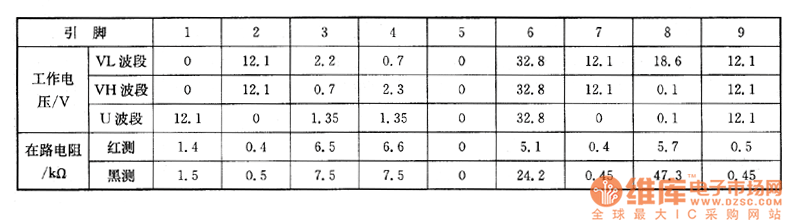

　　表2 AN5071在松下TC-29V30R型彩電上的檢測數據

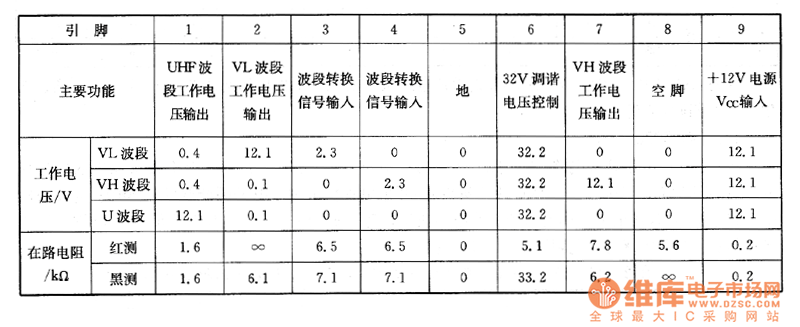

　　表3 AN5071在松下TC-29GF70R型彩電上的檢測數據

　　注意： ①AN5071在TC-25GF80R型（即MX-4機芯）彩電電路IC1105上的正常工作電壓與表3中所列數據相同（TC-29GF70R型、M17機芯〉，僅在路電阻略有不同。

　�、贏N5071在其它型號的彩色電視機、錄像機調諧器波段轉換電路上，各引腳的主要功能、正常工作電壓和在路電阻可參照上述各實例進行檢測，限于篇幅，不再贅述。
