AN系列AN3815K集成電路實用檢測數據

查看最近90天中添加的最新產品 最新電子元器件資料免費下載 派睿電子TI有獎問答 - 送3D汽車鼠標 IR推出采用焊前金屬的汽車級絕緣柵雙極晶體管 全球電子連接器生產商—samtec 最新斷路器保護套
　　 AN3815K是錄像機磁鼓電機速度和相位控制專用集成電路，在錄像機中得到廣泛應用，其功能作用與AN3814K基本相同，亦具有驅動電機旋轉、接收鼓電機伺服控制電壓、對鼓電機進行速度和相位調整、把磁鼓電機中的兩組霍爾傳感信號轉換成驅動管的開關信號、以及把磁鼓電機送來的霍爾傳感信號轉換成磁鼓電機速度和相位信號（FG/PG）等功能。該電路為18腳雙列直插式塑料封裝并帶散熱片，在松下NV-HD100、NV-J25MC型錄像機電路IC2901上的正常工作電壓和在路電阻典型檢測數據分別如表1、表2所列，用MF14型三用表測得（電壓測量用DC擋，電阻測量用×100Ω擋）。

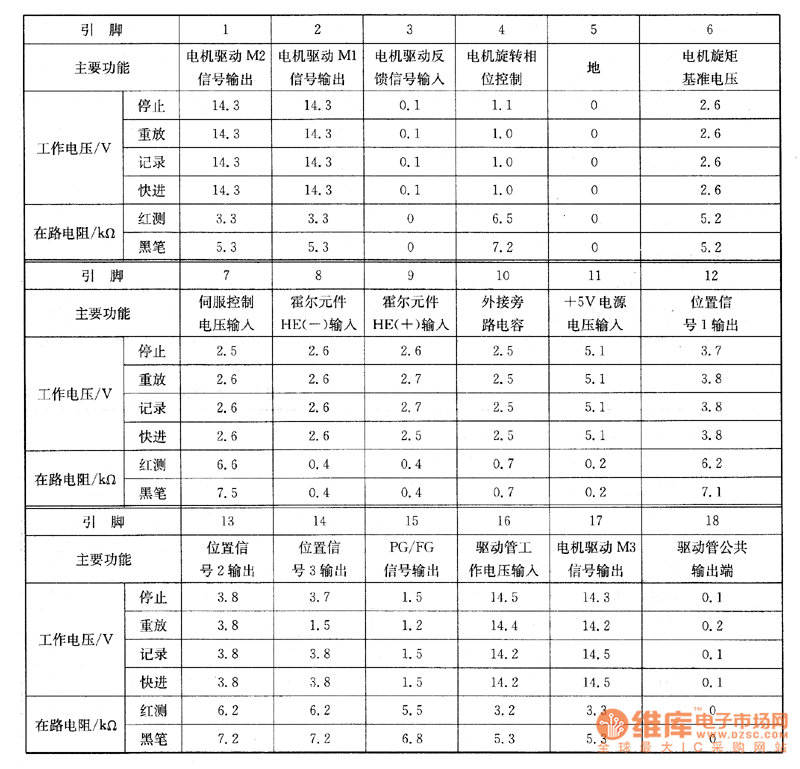

　　表1 AN3815K在NV-HD100型錄像機上的檢測數據

NV-HD100型錄像機上的檢測數據

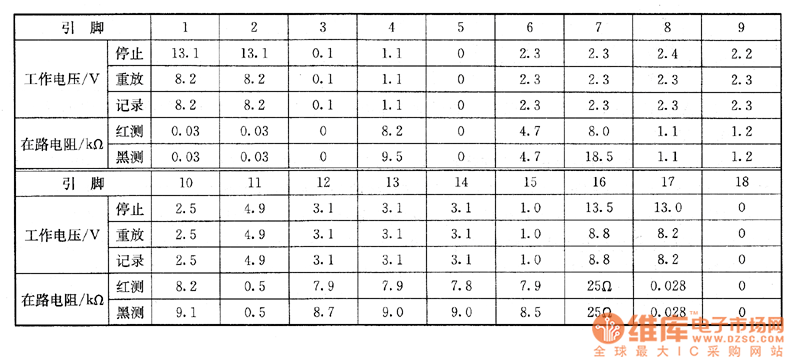

　　表2 AN3815K在松下NV-J25MC型錄像機上的檢測數據

松下NV-J25MC型錄像機上的檢測數據








  來源:ks99
