多媒體PCI接口控制芯片SAA7146A及其應用

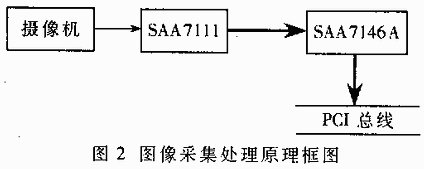

可以與SAA7360、SAA7366（ADC）、SAA7350和SAA7351(DAC)等音頻采樣處理芯片進行無縫連接，內部設置兩個獨立的接口控制電路，最大可處理2%26;#215;128bit幀的音頻數據流。 2.3 擴展數據總線接口及I2C總線接口 擴展數據總線接口（DEB1）為外圍多媒體設備提供了8位或者16位的數據傳輸和編程控制功能，可以將外部提供的壓縮MPEG或JPEG數據的集成電路芯片連接到PCI總線，支持立即傳輸和最大可達23MB/s的塊傳輸方式（DMA）； I2C總線接口可以方便地對具有I2C接口的外圍芯片如視頻解碼器SAA7110和SAA7111A、編碼器SAA7185B和SAA7187或者音頻芯片進行通訊和控制。 2.4 PCI總線接口及其控制 符合2.1版的PCI接口電路具有主從功能。對視頻信號的處理提供了在三個DMA通道，每個通道設置了128個雙字的FIFO，視頻通道支持典型的如象素、行、場、幀等視頻數據結構；對音頻信號的控制設置了4個DMA通道，每個有24個雙字的FIFO；對擴展數據接口，既能進行單個指令的直接存�。⒓茨Ｊ剑�，也可以通過一個具有32個雙字的FIFO的數據DAM通道進行塊模式的數據流傳輸。 SAA7146A內部還集成了存儲器管理單元（MMU），通過一個用軟件驅動程序設置的存儲在系統內存中的頁表可以將線性地址轉換成物理地址，對每個DAM通道，MMU支持最大4MB的虛擬地址空間。 3 SAA7146A的開發 SAA7146A是基于PCI總線的多媒體接口和控制芯片，眾多的接口能夠連接處理多種多媒體信號。在這些信號中，實時視頻信號的傳輸處理對數據傳輸率的要求最高。而基于PCI總線的SAA7146A除了能處理音頻及其它數據外，還在視頻功能上提供了符合PCI協議的高速傳輸和多種處理能力，使得它在多媒體尤其是在視頻處理領域獲得了廣泛的應用。下面就SAA7146A在視頻處理的應用上給出一個圖像采集處理的開發實例。 圖2所示為一視頻圖像采集處理系統的原理圖，信號來自CCD攝像機。視頻前端解碼器芯片采用SAA7111，它與SAA7146A一樣，都屬于Philips公司開發的視頻處理系列芯片，便于相互通訊和實現無縫連接。傳統的視頻圖像采集處理系統大都要設置視頻存儲器，還要考慮復雜的同步、存儲器讀寫等控制信號的產生和相關邏輯。由于SAA7146A有符合PCI協議的高速數據傳輸率，有和SAA7111兼容的視頻接口和高效的內部處理電路，可以不采用存儲器，只需將解碼器芯片和接口芯片簡單地進行無縫連接就能夠?qū)崿F(xiàn)實時視頻信號和高速采集和處理，大大簡化了系統的設計。 SAA7111是功能強大的可編程視頻輸入處理芯片，它可將攝像機輸出的PAL、NTSC等不同制式的模擬復合全電視信號解碼成亮度、色度信號。輸出的數字視頻信號格式有411YUV(16)、422YUV(12位)、422YUV或CCIR-656(8位)、565RGB（16位）、888RGB（24位）等可供選擇。此外還提供了象素、時鐘信號、行場等多種同步信號。其所有的可編程功能是通過I2C總線對內部的32個寄存器相應的控制位置相應的數值來完成的，而SAA7146A的I2C接口可以很方便地對其進行編程和控制。由于SAA7146A的實時視頻端口既能當作兩個獨立的D1（8位 CCIR-656）視頻I/O口使用，也能并行地當作一個16位的YUV視頻總線接口使用，每個端口都有自己相應的象素、時鐘、水平和垂直同步信號，因此它支持SAA7111的所有輸出格式，用戶可以通過對SAA7146A內部的視頻端口控制寄存器和HPS控制寄存器的相應控制位編程進行選擇。只要設置為并行的422的16位YUV信號，就可以將SAA7111的16位VPO總線與SAA7146A的雙D1口直接相連。Y、C信號究竟連接雙端哪一個可以通過HPS控制寄存器來進行設置，這里將SAA7111輸出的8位Y信號連接到SAA7146A的D1-A端口。8位C信號連接到D1-B端口，將SAA7111產生的象素信號CREF、時鐘信號LLC2、水平同步信號HS、垂直同步信號VS等控制信息分別連接到SAA7146A用作色度信號端口（這里即為D1-B）的PXQ-B、LLC-B、HS-B、VS-B管腳上以輸入處理422YUV 16位數字視頻信號所必需的同步、時鐘等控制信號。由于SAA7111的工作模式、控制功能是通過I2C總線對其內部的寄存器進行編程實現的，因此必須將SAA7111的I2C總線的SDA和SCL信號線與SAA7146A同名的管腳進行連接，然后通過軟件層次對SAA7146A內部的I2C總線控制寄存器進行編程，從而達到通過SAA7146A對SAA7111進行控制的目的。 這樣，通過簡單的無縫連接就完成了一個視頻圖像采集處理系統。余下的工作就是通過軟件完成相關的功能控制和利用SAA7146A內部的兩個視頻處理單元HPS和BRS完成視頻圖像的裁剪、翻轉、捕獲、回放等處理功能，這也只需通過軟件對HPS和BRS控制寄存器進行編程即可實現。 圖3 綜合應用簡例 4 SAA7146A的綜合應用 除了在視頻應用領域具有廣泛應用以外，SAA7146A也能夠結合音頻實現多媒體綜合應用。圖3所示為一應用簡例的原理框圖。 圖中，SAA7360/66將模擬音頻信號進行采樣、A/D變換、編碼后交給SAA7146A，通過PCI局部總線送入計算機進行處理；反過來，SAA7146A也可以將計算機存儲的數字音頻信號通過PCI總線交給SAA7350/7351進行反變換、D/A轉換，轉換成模擬信號后送給揚聲器播放，完成音頻信號的傳輸和處理功能。SAA7111可將PAL、NTSC等不同制式的模擬視頻信號進行采樣，解碼成YUV或其它格式的數字信號，然后交給SAA7146A進行處理，通過PCI總線送給微型計算機；反過來，SAA7146A也可將計算機的數字視頻信號通過PCI總線交給SAA7185B編碼器進行視頻編碼，變換成模擬視頻信號送給監視器播放，完成視頻信號的傳輸和處理功能；此外，MPEG、JPEG等壓縮/解壓器芯片可以將原始視頻和音頻信號壓縮后通過SAA7146A送入微型計算機，將計算機的壓縮信號解壓后送出進行變換和播放。同時，通過I2C總線，SAA7146A可以方便地通過軟件編程對這些視頻和音頻處理芯片進行控制以完成用戶特定的工作要求。由于SAA7146A有多個獨立的DMA通道分別進行音頻和視頻的處理，內部的作機制和基于PCI總線的高速數據傳輸率使得它能夠同時完成對音頻和視頻的處理，從而構成一個完善高效的多媒體應用系統。
|
|||
|
|
|
