串行接口LED數碼管及鍵盤管理器件ZLG7289A的原理與應用

ＺＬＧ７２８９Ａ是廣州周立功單片機發展有限公司自行設計的、具有ＳＰＩ串行接口功能的、可同時驅動８位共陰式數碼管(或６４只獨立ＬＥＤ)的智能顯示驅動芯片。

該芯片同時可連接多達６４鍵的鍵盤矩陣。單塊芯片即可完成ＬＥＤ顯示以及鍵盤接口的全部功能。

ＺＬＧ７２８９Ａ內部含有譯碼器，可直接接收ＢＣＤ碼或１６進制碼,并同時具有２種譯碼方式,此外還具有多種控制指令，如消隱、閃爍、左移、右移、段尋址等。

通過ＺＬＧ７２８９Ａ自身所具有的片選信號，可以方便地實現多于８位顯示或多于６４鍵的鍵盤接口。該芯片的主要特性如下：

●帶有串行接口，無需外圍元件即可直接驅動ＬＥＤ；

●可完全替代其它公司的８２７９、８１５５、８２５５等系列顯示器件。

２　引腳說明

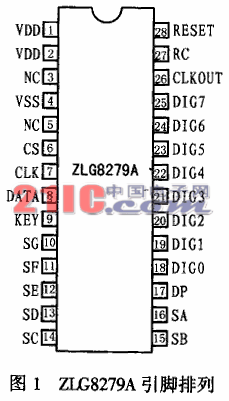

ＺＬＧ７２８９Ａ芯片具有標準的ＤＩＰ２８和ＳＯＩＣ２８兩種封裝形式。其引腳排列如圖１所示，各引腳的功能說明見表１所列。

表1 ZLG7289A引腳功能說明

引腳

名稱

說 明

1，2

VDD

正電源

3，5

不連接，必須懸空

VSS

接地

片選輸入。此腳為低電平時，可向芯片發送指令及讀取鍵盤數據

CLK

同步時鐘輸入端。向芯片發送數據及讀取鍵盤數據時，此引腳電平上升沿表示數據有效

DATA

串行數據輸入/輸出端。當芯片接收指令時，此引腳為輸入端；當讀取鍵盤數據時，此引腳在讀指令最后一個時鐘的下降沿變?yōu)檩敵龆恕?/TD>

KEY

按鍵有效輸出端。平時為高電平，當檢測到有效按鍵時，此引腳變?yōu)榈碗娖?/TD>

10～16

SG～SA

段ga驅動輸出

小數點驅動輸出

18～25

DIG0～DIG7

數字0～7驅動輸出

CLKOUT

振蕩輸出端

RC振蕩器連接端

RESET

復位端。低電平有效，當RESET端由低電平變?yōu)楦唠娖胶�，ZLG7289A大約經過18～25ms的時間才會進入正常工作狀態

ＺＬＧ７２８９Ａ的控制指令分為二大類：純指令和帶有數據的指令。

純指令包括復位（清除）指令（０Ａ４Ｈ）、測試指令（０ＢＦＨ）、左移指令（０Ａ１Ｈ）、右移指令（０Ａ０Ｈ）、循環左移指令（０Ａ３Ｈ）、循環右移指令（０Ａ２Ｈ）等。下面以復位（清除）指令（０Ａ４Ｈ）為例來進行說明，該指令的格式如下：

當ＺＬＧ７２８９Ａ接收到該指令后，將所有的顯示清除，所有設置的字符消隱、閃爍等屬性也被一起清除。執行該指令后，芯片所處的狀態與系統上電后所處的狀態一樣。

該命令由二個字節組成。前半部分為指令，其中ａ２ａ１ａ０為位地址，ｄ０～ｄ３為數據。具體分配方式如表２所列。當系統接收到此指令時(ＺＬＧ７２８９Ａ將按譯碼方式０進行譯碼)具體的譯碼方式如表３所列。小數點的顯示可由ＤＰ位控制，ＤＰ為１時，小數點顯示，ＤＰ為０時，小數點不顯示。在該指令格式中，ｘ表示沒有影響。

表2 位地址分配表

這種指令與上一個指令基本相同。所不同的是，該指令的ｄ０～ｄ３對應的數據位０ＡＨ～０ＦＨ分別為七段顯示中的Ａ、Ｂ、Ｃ、Ｄ、Ｅ、Ｆ。該指令的具體格式如下：

該指令從ＺＬＧ７２８９Ａ讀出當前的按鍵代碼，格式如下：

與其它指令不同的是，此命令的前一個字節０００１０１０Ｂ為單片機傳送到ＺＬＧ７２８９Ａ的指令，而后一個字節ｄ０～ｄ７則為ＺＬＧ７２８９Ａ返回的按鍵代碼。其范圍為０～３ＦＨ（無鍵按下時為０ｘＦＦ）。在此指令的前半段，ＺＬＧ７２８９Ａ的ＤＡＴＡ引腳處于高阻輸入狀態，可以用來接收來自微處理器的指令；在指令的后半段，ＤＡＴＡ引腳從輸入狀態轉為輸出狀態，此時將輸出鍵盤代碼的值。故微處理器連接到ＤＡＴＡ引腳的Ｉ／Ｏ口應當有一個從輸出態到輸入態的轉換過程。

當ＺＬＧ７２８９Ａ檢測到有效的按鍵時，ＫＥＹ腳將從高電平變?yōu)榈碗娖剑⒁恢北３值桨存I結束。在此期間，如果ＺＬＧ７２８９Ａ接收到“讀鍵盤數據指令”，則輸出當前按鍵的鍵盤代碼；如果在接收到“讀鍵盤數據指令”時沒有有效按鍵，ＺＬＧ７２８９Ａ將輸出ＦＦＨ（１１１１１１１１Ｂ）。

除以上幾個指令外，ＺＬＧ７２８９Ａ還具有下載數據但不譯碼、閃爍控制、消隱控制、段點亮指令、段關閉等指令，限于篇幅，此處不再詳述。

圖2

４　典型應用

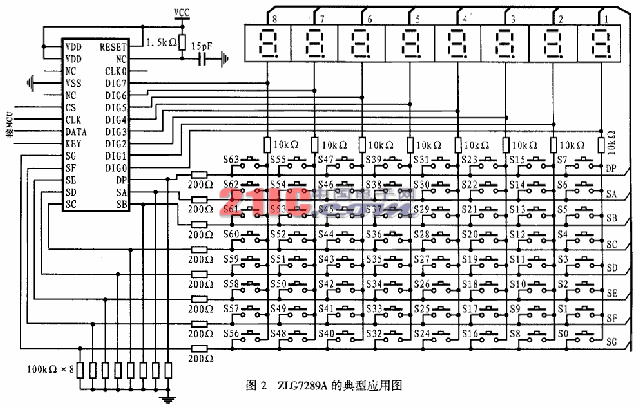

ＺＬＧ７２８９Ａ的典型應用電路如圖２所示，圖中，ＺＬＧ７２８９Ａ應連接共陰式數碼管，應用中無需用到的數碼管和鍵盤可以不連接，因而可省去數碼管。此外，設置消隱屬性也不會影響鍵盤的使用。

由于ＺＬＧ７２８９采用的是循環掃描的工作方式，因此，如果采用普通的數碼管，亮度可能不夠，故應采用高亮度或超高亮度的數碼管，且尺寸也不宜選的過大，一般字符高度不超過１英寸，如使用大型的數碼管，則應選用適當?shù)尿?qū)動電路。

ＺＬＧ７２８９Ａ的ＲＥＳＥＴ復位端在一般情況下，可以直接和ＶＣＣ相連；而在需要較高可靠性的情況下，則可以連接外部復位電路或直接由ＭＣＵ控制。在上電或ＲＥＳＥＴ端由低電平變?yōu)楦唠娖胶�，通常要�?jīng)過大約１８～２５ｍｓ的時間，ＺＬＧ７２８９Ａ才會進入正常工作狀態。

圖3

５　應用實例

圖３是以ＡＴ８９Ｃ５１單片機為例給出的ＺＬＧ７２８９Ａ與單片機的接口電路。圖中，ＡＴ８９Ｃ５１所用時鐘頻率為１２ＭＨｚ如果使用不同的ＣＰＵ時鐘頻率，則應注意調整延時時間。下面給出的是該系統的部分程序：

ＤＡＴＢＩＴＰ０．６ ;ＺＬＧ８２７９Ａ的ＤＡＴＡ，連接ＡＴ８９Ｃ５１的Ｐ０．６

ＫＥＹＢＩＴＰ０．７ ；ＺＬＧ８２７９Ａ的ＫＥＹ，連接ＡＴ８９Ｃ５１的Ｐ０．７

ＣＳＢＩＴＰ０．４ ；ＺＬＧ８２７９Ａ的ＣＳ，連接ＡＴ８９Ｃ５１的Ｐ０．４

ＣＬＫＢＩＴＰ０．５ ；ＺＬＧ８２７９Ａ的ＣＬＫ，連接ＡＴ８９Ｃ５１的Ｐ０．５

ＳＴＡＲＴ_ＤＥＬＡＹ１：ＤＪＮＺＴＩＭＥＲ１，ＳＴＡＲＴ_ＤＥＬＡＹ１

ＭＯＶＤＡＴＡ_ＯＵＴ,＃１０１００１００Ｂ ;復位指令

ＭＯＶＤＡＴＡ_ＯＵＴ,＃０００１０１０１Ｂ  ;有鍵按下，發讀鍵盤指令

ＭＯＶＤＡＴＡ_ＯＵＴ,＃１００００００１Ｂ ;下載數據且譯碼指令

ＭＯＶＤＡＴＡ_ＯＵＴ,ＴＥＮ ;發送十位數字到ＺＬＧ８２７９Ａ

ＭＯＶＤＡＴＡ_ＯＵＴ,＃１０００００００Ｂ ;下載數據且譯碼指令

ＭＯＶＤＡＴＡ_ＯＵＴ,Ｂ ;發送個位數字到ＺＬＧ８２７９Ａ;

；＊＊＊＊發送一個字節到ＺＬＧ８２７９Ａ，高位在前

ＳＥＮＤ：ＭＯＶＢＩＴ_ＣＯＵＮＴ，＃８ ；記數器設定

ＳＥＮＤ_ＬＯＯＰ：ＭＯＶＣ，ＤＡＴＡＯＵＴ．７；輸出１位

ＤＪＮＺＢＩＴ_ＣＯＵＮＴ，ＳＥＮＤ_ＬＯＯＰ；８位是否發送完畢

；＊＊＊接收一個字節到ＺＬＧ８２７９Ａ，高位在前

ＲＥＣＥＩＶＥ：ＭＯＶＢＩＴ_ＣＯＵＮＴ，＃８；記數器設定

ＳＥＴＢＤＡＴ ；設定Ｐ１．２（ＤＡＴＡ）為高電平輸入狀態

ＲＥＣＥＩＶＥ_(tái)ＬＯＯＰ: ＳＥＴＢＣＬＫ ; ＣＬＫ置高電平

ＤＪＮＺＢＩＴ_ＣＯＵＮＴ,ＲＥＣＥＩＶＥ_(tái)ＬＯＯＰ ; ８位是否接收完畢

ＣＬＲＤＡＴ ; 重設ＤＡＴ口為低電平（輸出狀態）

ＬＯＮＧ_ＤＥＬＡＹ: ＭＯＶＴＩＭＥＲ,＃２５ ;設定延時時間為５０μｓ

ＤＥＬＡＹ_ＬＯＯＰ: ＤＪＮＺＴＩＭＥＲ,ＤＥＬＡＹ_ＬＯＯＰ

ＳＨＯＲＴ_ＤＥＬＡＹ:ＭＯＶＴＩＭＥＲ,＃４ ;設定延時時間為５０μｓ

ＺＬＧ８２７９Ａ具有的特點和豐富的指令系統，使得由其組成的ＬＥＤ顯示和鍵盤電路具有外圍電路簡單，功能強大，使用方便，可靠性高，與ＭＣＵ接口簡單等特點，是ＬＥＤ顯示和鍵盤電路的首選器件。筆者利用該芯片制作的“學生提問指示儀”，經使用，效果良好。

ZLG7289A的供應商：	深圳市博偉奇電子有限公司聯系人：陳小姐電話：0755-23995374	深圳市特立芯科技有限公司聯系人：莊先生/林小姐電話：18126196873/18126197063	深圳市騰迅輝電子科技有限公司聯系人：文燕/朱先生/文燕電話：0755-83250795/0755-83250769/0755-83250795	深圳市煬城實業有限公司聯系人：蔡小姐/蔡小姐/蔡小姐電話：17722609183/17722609183/17722609183
>>更多供應商

D7	D6	D5	D4	D3	D2	D1	D0
1	0	1	0	0	1	0	0

D7	D6	D5	D4	D3	D2	D1	D0
1	0	0	0	0	a2	a1	a0
D7	D6	D5	D4	D3	D2	D1	D0
DP	X	X	X	d3	d2	d0	d1

a2	a1	a0	顯示位
0	0	0	1
0	0	1	2
0	1	0	3
0	1	1	4
1	0	0	5
1	0	1	6
1	1	0	7
1	1	1	8

d0～d3	d3	d2	d1	d0	7段顯示
00H	0	0	0	0	0
01H	0	0	1	1	1
02H	0	0	0	0	2
03H	0	0	1	1	3
04H	0	1	0	0	4
05H	0	1	0	1	5
06H	0	1	1	0	6
07H	0	1	1	1	7
08H	1	0	0	0	8
09H	1	0	0	1	9
0AH	1	0	1	0	-
0BH	1	0	1	1	E
0CH	1	1	0	0	H
0DH	1	1	0	1	L
0EH	1	1	1	0	P
0FH	1	1	1	1	空無顯示
