改進型微型開關電源TNY256

查看最近90天中添加的最新產品 最新電子元器件資料免費下載 派睿電子TI有獎問答 - 送3D汽車鼠標 IR推出采用焊前金屬的汽車級絕緣柵雙極晶體管 全球電子連接器生產商—samtec 最新斷路器保護套

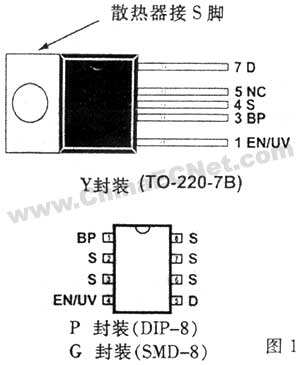

TNY256具有和TNY255等相同的特點，區別是內部電路功能的改進而內部圖有所不同而已。TNY256有兩種外形封裝，其封裝形式見圖1所示。內部電路見圖2所示。輸出功率見表1所示。極限參數見表2所示�；緟�(shù)見表3所示。

TNY256與TNY255等不同之處在于內部增設了輸入欠壓保護和重啟電路，當市電輸入欠壓時關斷5.8V前級電路供電。由于內部功能的改變使TNY256的引腳功能也有不同之處，其中（D）、（BP）、（S）腳與TNY255相同，原（EN）腳改為有雙重功能引腳（EN/UV），意為使能控制和欠壓檢測端。當穩壓器在正常條件下工作時，其使能（EN）功能通過反饋信息控制開關管的通/斷，以實現RCC或PWM穩壓控制方式。為了實現欠壓檢測功能，該端通過外部電阻對市電整流電壓取樣，當輸入市電低于允許下限值時，5.8V基準電壓將降低為5.1V，此時驅動脈沖將使開關管導通占空比壓縮為32ms/128ms，通過降低輸出電壓來避免占空比增大導致內部開關的過流。

TNY256的推薦應用電路如圖3所示。該電路為普通的交流適配穩壓器，可以適應交流輸入85～265V市電，輸出9V/0.6A/5.5W穩壓電源。該穩壓器為典型的PWM控制并聯型開關電源。該電路中并未采用TNY256的輸入欠壓保護功能，其原理此處省略。

  來源:小草
