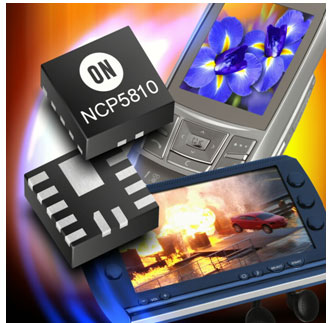

安森美高能效雙輸出直流-直流轉換器NCP5810
安森美半導體(ON Semiconductor)推出2瓦(W)雙輸出直流-直流轉換器NCP5810,提供正負輸出電壓。該器件的輸出電壓精確、高轉換頻率和小尺寸封裝使其尤為適合為有源矩陣有機發光二極管(有源矩陣OLED或AMOLED)面板的顯示驅動供電,用于便攜式應用的新興顯示技術。
有源矩陣OLED這項最新的顯示技術,盡管今明兩年只有少量的顯示器廠商將量產,但與當前的LCD顯示技術相比,它卻提供更好的色彩對比和視頻回播質量,但也給設計工程人員添加電源管理的挑戰。例如,鑒于AMOLED顯示屏對供電電壓的變化很敏感,安森美半導體設計了NCP5810,提供只有1%電壓容差和快速線路瞬態響應的精確反饋電壓,而且在輸入電壓波動為500毫伏(mV)時,瞬態過沖電壓僅為4 mV。
在1.75兆赫(MHz)振蕩器頻率下整個電源能效高達85%的特點,NCP5810雙輸出直流-直流轉換器提供了業內最優異的性能。為了互補AMOLED顯示屏纖薄的外形,該轉換器可轉換至1.75 MHz的高頻,可使用體積較小的電感器和陶瓷輸出電容器。其0.55 mm厚的超薄封裝,使NCP5810用于最薄的便攜式產品設計中。此外,它在關機模式下的斷電功能,將泄漏顯示電流限制在1微安(uA),節約了關機狀態下的電池電源。NCP5810還具有逐周期峰值電流限制和熱關機保護功能。
封裝和價格
NCP5810采用超薄的3.0 mm x 3.0 mm x 0.55 mm LLGA-12封裝,每3,000片的批量單價為1.20美元。
除了為帶固定轉換器輸出電壓的NCP5810器件提供樣品外,安美森半導體還提供采用同一封裝的可調版NCP5810A的樣品。
![]() |
|
|||
|
|
|
